進撃の巨人
原作版 立体機動装置の作り方(型紙付き)
その1 超硬質ブレード編



材量
[型紙作り用材料]
・画用紙 10枚
工作用紙 10枚
・セロテープ 3個
・ガムテープ 1個

[主材料]
COSボード、コスプレボード等
→1.5mm厚又は2mm厚 90cm X 30cm
→5mm厚 90cm X 80cm
→10mm厚 90cm X 100cm
→→当作例はCOSボードを使用した。全て白のノーマルタイプを使用。ハードタイプやシール付は未使用。
・合皮 100cm X 10cm
ボンドG10又はG17 100ml
液状の瞬間接着剤 12本
グルーガン 30本
アルミ棒 4本(直径約5mmのもの) or 平たいアルミ棒 2本(厚み約2mmのもの)
マジックテープ 120cm
・紐 5m
・フック 4個

[塗装用材料]
1.下地が造形ベースの場合
造形ベース 300ml
・ハケ 1個
・水 少量
・紙コップ、お椀等の容器 1個
・ラッカー塗料(Mr.カラーラッカースプレー) 適量※
マスキングテープ 1個

2.下地がジェッソの場合
ジェッソ 300ml
・ハケ 1個
・ラッカー塗料(Mr.カラーラッカースプレー) or アクリル絵の具 適量※
マスキングテープ 1個

3.下地がガイアスプレーの場合
ガイアスプレー 300ml
・ラッカー塗料(Mr.カラーラッカースプレー) 適量※
マスキングテープ 1個

4.下地が水で薄めた木工用ボンドの場合
・木工用ボンド 300ml
・ハケ 1個
・水 少量
・紙コップ、お椀等の容器 1個
・ラッカー塗料(Mr.カラーラッカースプレー) 適量※
マスキングテープ 1個

5.下地が薄めたGボンドの場合
ボンドG10又はG17 300ml
ラッカー薄め液 300ml
・ハケ 1個
・紙コップ、お椀等の容器 1個
・ラッカー塗料(Mr.カラーラッカースプレー等) 適量※
マスキングテープ 1個

※パッケージに塗装面積が記載されている為、それを参考にする。詳細はこちら

材料費
8000円

道具
・筆記用具(鉛筆、消しゴム、ボールペン、マジック、定規)
・ハサミ
カッターナイフ等(特選黒替刃刃折器も使う事を推奨)
カッターマット
グルーガン本体
ライター
ハンダゴテとハンダゴテ台
筆等の塗装用具
・ニッパー
ポンチとハンマー

あると便利な道具
デザインナイフ、アートナイフPRO
サークルカッター
アルテコスプレープライマー

制作時間
38時間

スペック


型紙データ
ブレード PDF形式(A4サイズ)
PDF形式(A4サイズ)
タンク PDF形式(A4サイズ)
アンカーとフレーム PDF形式(A4サイズ)
ベルト PDF形式(A4サイズ)

・パソコンでの印刷の仕方はこちらをご覧下さい。
・スマートフォンでの印刷はセブンイレブン店頭のマルチコピー機をご利用下さい、印刷手順はこちら
・印刷後、スプレーのりで画用紙等に貼り付けると使いやすくなります。
・型紙中のx1、x2といった記載はパーツの切り出し枚数です。
・型紙中の2mm、5mmといった記載はCOSボード、コスプレボード等の厚みです。

ブレード 完成図


鞘 完成図


タンク 完成図


アンカーとフレーム 完成図


ベルト 完成図


作業時の注意
-シンナーを含んだ物(ボンドG17やボンドG10ラッカー薄め液等)やスプレーを使う際は換気をよくすること。
下記の様な防毒マスクを着用する事。ギャクヨガはスプレー塗装時等はマスクは絶対つけてます。

↑マスク本体とフィルター(こちらの本体にはフィルタは付いてないのでセットで買うこと)

-材量等を火であぶる際は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事。

-材料等をハンダゴテで掘る場合は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事。

-塗料、シンナー、ボンドG17やボンドG10等燃えやすい物の近くで火を使わない事。

-工具は使い終わったらコンセントを抜く事。

-材料や道具のラベルを読み、使い方を理解する事。

-最後に
作業には危険の伴うものもあります。「これは危険で難しそうだ、これは真似できそうにない」と思ったものは
無理せず省略等しましょう。作業中に何かしら事故が起きても当方では責任を負う事はできません。
あくまでご自身の判断による作業をお願い致します。

型紙を作る
工作用紙を使って型紙を作る。
型紙データはこちら
型紙の作り方の基礎を知りたければこちらをご覧下さい。



工作用紙を使って型紙を作る。


型紙をパーツごとに切り分ける。


ご支援のお願い
ギャクヨガがあなたの制作の支援になりましたら、
ギャクヨガをご支援いただけると助かります(*^^*)


Amazon商品を当方まで送る事ができます、材料等まとめてます。
ご支援者様には、直筆サイン入り名刺とお手紙を送らせて頂きます。
総額5000円以上のご支援にはオリジナルグッズ※後述を返礼させて頂きます。


メッセージ付きの投げ銭サービス、登録不要で55円から手軽に支援できます。
クレカ、GooglePay決済対応。
1000円以上のご支援には、直筆サイン入り名刺とお手紙を送らせて頂きますので、
メッセージにご住所とお名前をご記入下さい。
(1000円未満の場合はweb上での手書き御礼を掲載させて頂きます)
5000円以上のご支援には更にオリジナルグッズ※後述も送らせて頂きます。
頂いたご支援金は材料購入等に使わせて頂きます。

※オリジナルグッズについて
ご支援が総額5000円、総額15000円、
総額25000円、総額35000円、
総額45000円、到達ごとに1点づつお送り致します。全て中身は別の物です。
(それ以上は現状準備してませんが、もしその際は更に1万円ごとに何か用意します)
1度のご支援でのまとめてでの金額ではなく、何度かご支援頂いた方はその合計額と
させて頂いております。

以下、御礼。
2020年11月25日
OFUSEを通じて投げ銭のご支援頂きました。
有難うございましたm(_ _)m
参考になった様でしたら嬉しいです(*^^*)


2020年11月21日
OFUSEを通じて投げ銭のご支援頂きました。
有難うございましたm(_ _)m
子供さんの発表会のお役に立てそうで嬉しいです、是非素敵な発表会になるとよいですね♪
制作がんばってください、応援してます(`・ω・´)ゞ
お礼のお手紙を送りたいのでもし見ていたら→までお返事ください。Mail



2020年11月04日
Amazonほしいものリストを通じスティックのり、
修正テープ、ミシン針をご支援頂きました。
mi-mayu_mayuさんありがとうございました、
よく使うものなので早速明日から使わせてもらいます(*^^*)


他にも多くの方々からのご支援ありがとうございました。過去のご支援へのお礼はこちら。

刃の組み立て
刃の作り方は2種類ある。

[その1 簡単な作り方]
工作用紙を帯状に切る。


工作用紙を並べる。


糊で帯を接着する。



材料を型紙の形に切る。
工作用紙を切り出す。


アルミ棒を使う。
グラスファイバー製の園芸用の棒等で代用可。

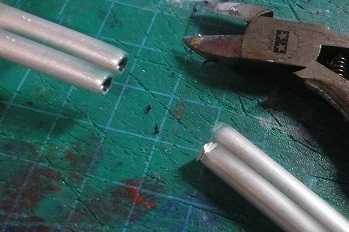

ニッパーで程よい長さに切る。


切り終わった。


直径約5mmの物を2本使う。
アルミ棒を接着する。
グルーガンで接着する。


ギャクヨガが愛用しているグルーガンです、口が広くてとても使いやすい!

もう1枚の刃を接着する。
グルーガンで接着する。
(刃の強度が更に必要な場合はプラスチック板も使うと良い、詳細はこちら。)


接着し終わった。


5mm厚のCOSボード、コスプレボード等を切り出す。





コスプレ造形では主に柔らかくて曲げる事ができる板状素材を材料として使う。
様々な商品があるが、主な違いは「サイズ、厚み、カラー等の商品ラインナップ」や「表面のきめ細やかさ」等である。
加工の仕方はどの商品も概ね同じ。
初心者の方はCOSボードかコスプレボードを使っておけばOK。
(ギャクヨガは白のノーマルCOSボードをメインに使用。ハードタイプやシール付きは未使用。)
下記で、よく使われる商品を紹介する。

1.COSボード
クラッセが販売する商品。
ギャクヨガが現在メインに使っているボードである。
表面がとてもきめ細やかで塗装の仕上がりがとても良い。
具体的な商品ラインナップについてはこちらをご覧ください。

●取扱店一例
(店頭販売は店舗によって売ってない店もあるので要問合せ)
Amazon
クラッセ(ネット通販)
キャラヌノ(楽天市場、ネット通販)
ユザワヤ(楽天市場、及び店頭販売)
・東急ハンズでの店頭販売
・ACOS、アニメイト、らしんばん、まんだらけ等のサブカル系ショップでの店頭販売
・ウィッグ等のコスプレ用品ショップでの店頭販売
・大塚屋車道本店での店頭販売
・ヴィレッジヴァンガードイオンモールでの店頭販売
COS-LOGでの店頭販売
・ハンズマンでの店頭販売


紹介動画


2.コスプレボード
コスプレファクトリーが販売する商品。
表面がとてもきめ細やかで塗装の仕上がりがとても良い。
具体的な商品ラインナップについてはコスプレ ファクトリーのサイトをご覧ください。

●取扱店一例
Amazon
コスプレ ファクトリー(楽天市場)
新宿オカダヤ(楽天市場、及び店頭販売)
仮装堂(店頭販売)


紹介動画


3.ライオンボード(別名リアラボード、ソフトボード)
光洋産業が製造している商品。
ライオンボードは通称であり、正式名称はリアラボード、ソフトボードである。

●取扱店一例
(店頭販売は店舗によって売ってない店もあるので要問合せ)
Amazon
東急ハンズ(店頭販売、及びネット通販)
・各種コスプレ関連インターネットショップ
・アニメイト、らしんばん等のサブカル系ショップでの店頭販売
・ウィッグ等のコスプレ用品ショップでの店頭販売
・生地店、手芸店での店頭販売
・画材店での店頭販売
・美術系大学の売店での店頭販売
・大型ホームセンターでの店頭販売


紹介動画


4.EVAスポンジシート
100円ショップのダイソーで販売されている商品。
100円の為サイズが小さく商品バリエーションは少ないが、
全国各地のダイソーで手に入る為入手が容易なのが特徴。
こちらのページもご覧下さい。





コスプレ造形向けボードはネット通販で手軽に買えます。
ちなみに、COSボードとコスプレボードの違いは特にないと感じます、お好みでどうぞ。
ギャクヨガはCOSボードをいつも利用しています。

●5mm厚COSボードをAmazonで買う


●5mm厚COSボードを楽天で買う

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 5mm厚 白
価格:583円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 5mm厚 白
価格:1120円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Lサイズ(900mm×1800mm) 5mm厚 白
価格:3249円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 5mm厚 黒
価格:650円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 5mm厚 黒
価格:1344円(税込、送料別) (2019/10/23時点)

●5mm厚COSボードをキャラヌノで買う


●5mm厚コスプレボードをAmazonで買う


●5mm厚コスプレボードを楽天で買う

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白5mm×660mm×500mm
価格:517円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白5mm×660mm×1000mm
価格:990円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白5mm×1000mm×2000mm
価格:3564円(税込、送料別) (2019/10/23時点)





カッター刃はOLFA社の特選黒替刃がオススメ。
ホームセンターで販売されている。
切れ味が普通の刃とは桁違い。
特に斜め切りをする場合に威力を発揮。
私は長年黒刃を愛用。
尚、カッターナイフの刃には幅が広い物と、狭い物が存在するが、
上記写真の様な幅が広いサイズの方が力が入れやすくオススメ。
←10枚入り ←50枚入りお得パック

私は、内部に刃を6枚収納できる連発式カッターを使って時短している。
使用時は必ずカッターマットを使う事。
刃の切れ味が落ちたと思ったらこまめに刃を折る様にする事。
よって、簡単に刃を折る事ができる刃折器も併用している。


細かな模様等を切る際はデザインナイフやアートナイフPROを使うとよい。



刃の峰に貼り付ける。
液状の瞬間接着剤で接着する。


刃先をボンドG10又はG17で接着する。
工作用紙の切れ端で塗る。
未乾燥状態のGボンドは引火性が高い。乾燥するまでは火気厳禁ライターであぶる等の行為は絶対にしない様に。



刃先に液状の瞬間接着剤を塗り補強する。


グルーガンで埋める。


グルーガンで埋める。


グルーガンで埋める。


ペンチで程よい長さに切る。


完成。


[その2 しならせる事ができる作り方]
材料を型紙の形に切る。
1.5mm厚又は2mm厚のCOSボード、コスプレボード等を切り出す。




コスプレ造形向けボードはネット通販で手軽に買えます。
ちなみに、COSボードとコスプレボードの違いは特にないと感じます、好みでどうぞ。
ギャクヨガはCOSボードをいつも利用しています。

●1.5mm厚COSボードをAmazonで買う


●1.5mm厚COSボードを楽天で買う

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 1.5mm厚 白
価格:359円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 1.5mm厚 白
価格:672円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Lサイズ(900mm×1800mm) 1.5mm厚 白
価格:1681円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 1.5mm厚 黒
価格:672円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード(シールタイプ)Mサイズ(600mm×900mm) 1.5mm厚 白
価格:1120円(税込、送料別) (2019/10/23時点)

●1.5mm厚COSボードをAmazonで買う


●1.5mm厚コスプレボードをAmazonで買う


●1.5mm厚コスプレボードを楽天で買う

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白1.5mm×660mm×1000mm
価格:605円(税込、送料別) (2019/10/23時点)



平たいアルミ棒を使う。


平たいアルミ棒を納める空間を作る。
ペンでマーキングする。


カッターナイフ等で切り抜く。


型紙に開けた穴に合わせて、ペンでマーキングする。


ペンで模様をマーキングする。


ペンで模様をマーキングする。


マーキングし終わった。


液状の瞬間接着剤で接着する。


液状の瞬間接着剤で接着する。


液状の瞬間接着剤で接着する。


アルミ棒を棒ヤスリで程よい長さに切断する。


1.5mm厚又は2mm厚のCOSボード、コスプレボード等を切り出す。
液状の瞬間接着剤で接着する。


接着し終わった。


端から5mmの位置をペンでマーキングする。


マーキングを元にカッターナイフ等で斜めに切る。


切り終わった。


カッターナイフ等で溝を掘る。


完成。

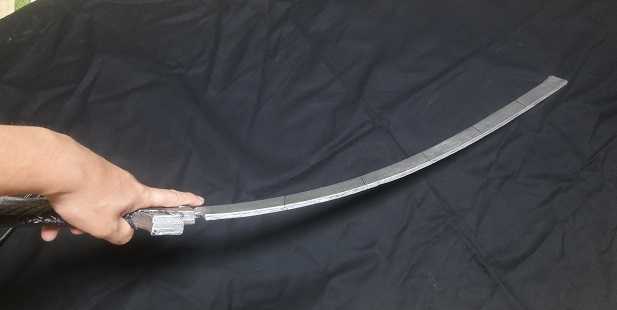

しなる。


グリップの組み立て
材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード等を切り出す。


刃を納める空間を作る。
ペンでマーキングする。
カッターナイフ等で切り抜く。


液状の瞬間接着剤で接着する。
瞬間接着剤効果スプレー(アルテコスプレープライマー)も併用すると数秒で貼り付き作業がはかどる。
(使用時に蒸気が発生する場合があるが、蒸気は吸わない、目にいれない様に注意)





瞬間接着剤は平面同士の接着は容易に貼り付く。
しかし、下記の様なダーツ面等の狭い面の接着時は全然くっつかない。


そういった場合は以下に紹介するスプレーを使うとよい。
私は常用している。
動画をご覧ください。


瞬間接着剤硬化スプレー(アルテコスプレー)
これをふきかければ数秒で瞬間接着剤が硬化する。
100mlあれば全身甲冑1セット分、武器なら2,3本程度分使える。
420mlには細かい作業に便利な細長いノズル付き。
ホームセンターで購入可能。
←100ml ←420ml

瞬間接着剤に関して
液体瞬間接着剤なら何でもOK。
私は100均の商品を利用。
アロンアルファなら大容量のこの商品がオススメ。



刃は着脱可能な構造とする。
試しに差し込む。


挿入しづらい場合は、表面を薄く削る。
簡単に抜けてしまう場合はグルーガンを盛り付ける。


5mm厚のCOSボード、コスプレボード等を切り出す。
10mm厚のCOSボード、コスプレボード等を切り出す。




コスプレ造形向けボードはネット通販で手軽に買えます。
ちなみに、COSボードとコスプレボードの違いは特にないと感じます、好みでどうぞ。
ギャクヨガはCOSボードをいつも利用しています。

●10mm厚COSボードをAmazonで買う


●10mm厚COSボードを楽天で買う

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 10mm厚 白
価格:986円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 10mm厚 白
価格:1849円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Lサイズ(900mm×1800mm) 10mm厚 白
価格:6274円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 10mm厚 黒
価格:1232円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 10mm厚 黒
価格:2353円(税込、送料別) (2019/10/23時点)

●10mm厚COSボードをキャラヌノで買う


●10mm厚コスプレボードをAmazonで買う


●10mm厚コスプレボードを楽天で買う

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白10mm×660mm×500mm
価格:880円(税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白10mm×660mm×1000mm
価格:1540円(税込、送料別) (2019/10/23時点)



液状の瞬間接着剤で接着する。


カッターナイフ等でカドを落とす。


ライターであぶってカドを落とす。(臭気を吸わない事、及び火事に注意)


↑ギャクヨガ愛用ライター、使いやすい! ガスがなくなったらボンベで充填しましょう

材料を型紙の形に切る。
1.5mm厚又は2mm厚のCOSボード、コスプレボード等を切り出す。


ペンで模様をマーキングする。


液状の瞬間接着剤で接着する。


ハンダゴテで模様を彫る。(煙を吸わない、煙が目に触れない様に注意)


ギャクヨガが使っているハンダゴテです、コテ台付き。

リング状のパーツを作る。
カッターナイフ等で切り出してもよいが、ポンチを使えばより綺麗に作り出せる。
1.5mm厚又は2mm厚のCOSボード、コスプレボード等ポンチで円を切り抜く。
もうひと回り小さいポンチを打ちリングを作る。

←手で押しこむだけでお手軽なタイプ←ハンマーで叩くタイプ

液状の瞬間接着剤で接着する。


1.5mm厚又は2mm厚のCOSボード、コスプレボード等を細く切った物を作る。


液状の瞬間接着剤で接着する。


液状の瞬間接着剤で接着する。


段差を作る。
カッターナイフ等で切り抜く。


1.5mm厚又は2mm厚のCOSボード、コスプレボード等を細く切った物を作る。
液状の瞬間接着剤で接着する。


ハンダゴテで模様を彫る。(煙を吸わない、煙が目に触れない様に注意)


材料を型紙の形に切る。
10mm厚のCOSボード、コスプレボード等を切り出す。


液状の瞬間接着剤で接着する。

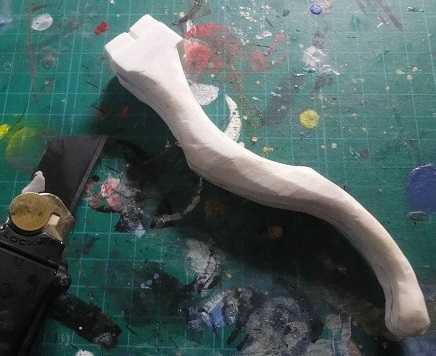

カッターナイフ等で形を削りだす。


ライターであぶってカドを落とす。(臭気を吸わない事、及び火事に注意)


液状の瞬間接着剤で接着する。


ライターであぶってカドを落とす。(臭気を吸わない事、及び火事に注意)


完成。


その2 鞘編へ続く

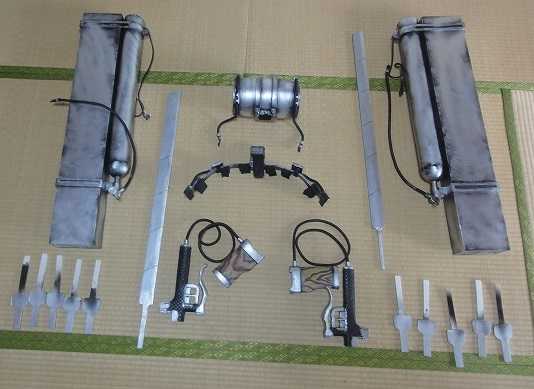

完成写真
