戦国BASARA
松永久秀の日本刀
刀の作り方(型紙付き)
*鞘部の作り方はこちら



以下に記す材料等は、刀本体部のみの材料について記したものである。
材量
[型紙作り用材料]
工作用紙 10枚
・セロテープ 3個
・ガムテープ 1個

[主材料]
ライオンボード(別名:リアラボード、ソフトボード)
→2mm厚(1.5mm厚でも可) 100cm X 20cm
→5mm厚 100cm X 40cm
工作用紙4枚
タミヤ社製プラスチック板0.5mm厚 4枚
液状の瞬間接着剤 5本
ホットボンド(グルーガン) 15本(冷却用にエアダスターも1本あると便利)
アルミ棒 1本
・紐 3m
ホック 2組

[塗装用材料]
1.ジェッソ塗装の場合
ジェッソ 50ml
・ラッカー塗料(Mr.カラーラッカースプレー) or アクリル絵の具 適量※
ラッカースプレー 適量※
マスキングテープ 1個

2.Gボンド塗装の場合
ボンドG17(G10でも代用可) 100ml
ラッカー薄め液 100ml
・ハケ(使い捨ててしまってよいもの) 1個
・紙コップ、お椀等の容器(使い捨ててしまってよいもの) 1個
・ラッカー塗料(Mr.カラーラッカースプレー等) 適量※
マスキングテープ 1個

※塗料のパッケージに塗装可能面積が記載されている為、それを参考に購入する事。詳しくはこちら。

材料費
2000円

道具
・筆記用具(鉛筆、消しゴム、ボールペン、マジック、定規)
・ハサミ
カッターナイフ(刃は特選黒替刃がオススメ、刃折器もあると便利)
カッターマット
グルーガン本体
ライター
ハンダゴテとハンダゴテ台
フリーウェイコッピングソー
筆等の塗装用具
ホックに必要な道具一式
電気コンロ
プラ板加工に必要な物(120〜600番程度の紙ヤスリ、歯ブラシ、棒ヤスリ等)

持っているとより便利な道具
アートナイフPRO
アルテコスプレープライマー
瞬間接着剤を瞬時に硬化させる事ができ、非常に作業が捗るスプレー。
ダーツ等細かい接着時に大活躍。詳しくはこちら
←100ml ←180ml ←420ml

制作時間
20時間

スペック
重量 300g(鞘100g、刀150g)
全長 105cm

型紙データ
PDF形式(A4サイズ) or JPG形式

・ブラウザ上から印刷すると実寸にならない場合があります。ファイルに保存した物を印刷してください。
・PDF形式はAdobe Reader(無料)というソフトを使って開いてください。
・JPG形式は倍率100%で印刷すると実寸になります。
・印刷後、スプレーのりで画用紙等に貼り付けて使うと扱いやすくなります。
・型紙の端にある方眼は実寸で印刷された事を確認するための目安です。
・型紙中のx1、x2といった記載はパーツの切り出し枚数です。(記載してない物もあります。)
尚、両肩、両足分必要等の場合は2倍の数を切り出してください。
・型紙中の2mm、5mmといった記載はライオンボード(別名:リアラボード、ソフトボード)の厚みです。(記載してない物もあります。)

造形作業時の注意
事故防止や健康の為に以下の事に配慮しましょう。

-シンナーを含んだ物(ボンドG17やボンドG10ラッカー薄め液等)やスプレーを使う際は換気をよくすること。
防毒マスクを着用する事。
←私が使っている防毒マスクとフィルターです。

-材量等を火であぶる際は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事、防毒マスクを着用する事。

-材料等をハンダゴテで掘る場合は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事、防毒マスクを着用する事。

-塗料、シンナー、ボンドG17やボンドG10等燃えやすい物の近くでライターや熱を持つ道具を使わない事。

-工具のコンセントやスイッチは使い終わったらすぐにOFFにする事。

-材料や道具のラベルをよく読み、使い方を理解する事。

-不明点等あれば管理人「ギャクヨガ」までTwitterアーカイブMail等にて質問ください。

作り方
工作用紙を使って型紙を作る。



刃を作る。
工作用紙を並べて、その境目にまたがる様に0.5mm厚のタミヤ社製プラスチック板ボンドG17(G10でも代用可)で貼り合わせる。
未乾燥状態のGボンドは引火性が高い。乾燥するまでは火気厳禁ライターであぶる等の行為は絶対にしない様に。
以後、タミヤ社製プラスチック板を表面(塗装される面)、工作用紙を裏面として扱う。
(補強目的。強度無視なら工作用紙だけでも構わない。)



型紙の端をマジックペンやボールペンで材料に写す。
貼りあわせた板を切り出す。


アルミ棒を芯として使う。

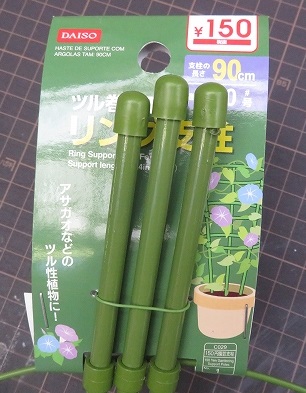

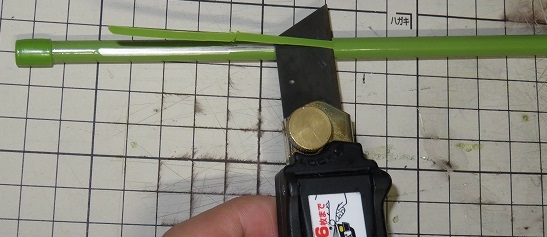

(木の棒、プラスチックの棒、グラスファイバー製の園芸用の棒等で代用も可。
強度に不安があればアルミ棒の中にグラスファイバー製の園芸用の棒を入れるという方法もある。
詳細はこちらで解説。)


アルミ棒ホットボンド(グルーガン)で貼り付ける。



もう1枚の刃をホットボンド(グルーガン)で貼り付ける。


峰をホットボンド(グルーガン)で埋める。


峰を埋め終わった。


峰をホットボンド(グルーガン)の先端で撫でて平らにする。


刃先を液状の瞬間接着剤で貼りあわせる。
瞬間接着剤効果スプレー(アルテコスプレープライマー)も併用すると数秒で貼り付き作業がはかどる。
(使用時に蒸気が発生する場合があるが、蒸気は吸わない、目にいれない様に注意)


*******************************************************************************************

瞬間接着剤は平面同士の接着は容易に貼り付く。
しかし、ダーツ面等の狭い面の貼り付け時は全然くっつかない。
その場合は以下に紹介するスプレーを使おう。
ダーツ面を貼り合わせる人には必須のアイテムといっても良い、私は常用している。
効果が良く分かる様に動画をご覧ください。

ダーツ面とは矢印で示した様な箇所を指す。


瞬間接着剤硬化スプレー
これをふきかければ数秒で瞬間接着剤が硬化する便利なアイテム。
100mlあれば全身甲冑1セット分、武器なら2,3本程度分使える。
ガンガン造形する人なら大容量で買い得な420mlがオススメ、
420mlには細かい作業に便利な細長いノズル付き。

青いパッケージの商品(WAVE社製)は玩具屋で購入可能。
茶色いパッケージの商品(アルテコ社製)はホームセンターで購入可能。
←100ml ←180ml ←420ml

瞬間接着剤に関して
瞬間接着剤そのものは、一般的な液体瞬間接着剤なら何でもOK。私は100均の商品を使ってます。
アロンアルファなら大容量のこの商品がオススメ。


瞬間接着剤以外の物で貼り合わせる場合
瞬間接着剤を使わず、ボンドG17(G10でも代用可)で貼り合わせる事も可能、ダーツ面もOK。
但し、瞬間接着剤及び硬化スプレーより作業の手間がかかる。
また、後述のGボンド塗装をする際に貼りあわせ面が溶ける事があるので注意。
(事前に瞬間接着剤で貼りあわせ面を補強しておくか、ジェッソ塗装を利用すればOK。)
そういった懸念点がある為、やはり瞬間接着剤及び硬化スプレーで貼り合わせるのが無難であり手軽。

*******************************************************************************************


貼り終わった。


ラッカースプレーで銀色を塗装する。


ラッカースプレーで黒を塗装する。


柄(持ち手)を作る。
5mm厚のライオンボード(別名:リアラボード、ソフトボード)を切り出す。
2mm厚(1.5mm厚でも可)のライオンボード(別名:リアラボード、ソフトボード)を切り出す。


*******************************************************************************************

ライオンボード(別名:リアラボード、ソフトボード)とはコスプレ造形によく使われる柔らかくて軽い板状素材。
下記の通り、様々な名称で販売されているが中身は全て同じである。
・ソフトボード 出典 光洋産業(生産企業)
・コーヨーソフトボード(旧ライオンボード) 出典 東急ハンズ
・リアラボード 出典 COSProp
・デコソフト 出典 カインズ様(店頭にて確認)

主な取扱店は以下の通り。
Amazon
CosProp等、コスプレ関連インターネットショップ
東急ハンズ
佐々木商店
・アニメイト、らしんばん等の一部のアニメ系ショップ
・一部のコスプレ関連ショップ店頭
・一部の画材店
・一部の美術系大学の売店
・一部の生地、手芸店
・極めて一部の大型ホームセンター
(確認できたのはハンズマンカインズホーム(デコソフトという商品名で販売)ジョイフルホンダ
全ての店舗にある訳ではない様なので注意)

基本的に私をはじめ、地方に住んでいる人間にとっては、
ネット通販以外での入手が困難な商品である。
ネット通販なら後述のAmazonの商品が最安値。私が使っているのもAmazonの商品

尚、代用可能な商品も存在する。
もっとも入手しやすいのはダイソーのEVAスポンジシートという商品。
代用可能商品は他にも存在する、こちらで解説。

*******************************************************************************************


-------------------------------------------------------------------------------------------
【5mm厚】通常&特大サイズ - 基本のサイズ、複数枚セットで買うとさらにお得


【5mm厚】ハーフサイズ-少しだけ使いたい場合にオススメ


【5mm厚】シール付き-裏面がシールになってて接着剤を使わず貼り付け可能、装飾等にオススメ


楽天で購入するなら

-------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------
【1.5mm厚】通常&特大サイズ - 基本のサイズ、複数枚セットで買うとさらにお得


【1.5mm厚】ハーフサイズ-少しだけ使いたい場合にオススメ


【1.5mm厚】シール付き-裏面がシールになってて接着剤使わず貼り付け可能、装飾等にオススメ


楽天で購入するなら

-------------------------------------------------------------------------------------------

*******************************************************************************************

まず、刃をOLFA社の特選黒替刃に変更することを推奨する。
ホームセンターで販売されている。
この刃は切れ味が通常の刃とは別次元。
特に斜め切りをする場合に威力を発揮する。
私は長年この黒刃しか使っていない。
尚、カッターナイフには大サイズと、小サイズが存在するが、
上記写真の様な大サイズの方が力が入れやすくてオススメ。
←10枚入り ←50枚入りお得パック

切断時はライオンボード(別名:リアラボード、ソフトボード)カッターマットに置き、
手でおさえながら切断する。
ライオンボード(別名:リアラボード、ソフトボード)を手で持ち、空中で切るのはNG。
刃の切れ味が落ちたと思ったらこまめに刃を折る。

作業をはかどらせたいなら、内部に刃を6枚収納できる連発式カッター
簡単に刃を折る事ができる刃折器を併用すると良い。


カッターナイフでは切りにくい細かな模様等を切る際はアートナイフPROを使うとよい。

*******************************************************************************************


液状の瞬間接着剤で貼り合わせる。


ペンで模様をマーキングする。
マーキングに合わせてカッターナイフで切り抜く。


液状の瞬間接着剤で貼り付ける。


ツバを作る。
5mm厚のライオンボード(別名:リアラボード、ソフトボード)を切り出す。
2mm厚(1.5mm厚でも可)のライオンボード(別名:リアラボード、ソフトボード)を切り出す。
液状の瞬間接着剤で貼り合わせる。


ペンで模様をマーキングする。


マーキングし終わった。


ハンダゴテでマーキングした模様を掘る。(煙を吸わない、煙が目に触れない様に注意)



カッターナイフで穴を開ける。


柄(持ち手)をホットボンド(グルーガン)で貼り付ける。


ライターであぶってカドを落とす。(煙を吸わない、煙が目に触れない様に注意)

←ガス充填式ライターとガスボンベを使うとお得

塗装する。
ライオンボード(別名:リアラボード、ソフトボード)に塗装をする際は、
下地を事前に塗る事で下記の様に質を上げる事ができる。

・発色がよくなる
・塗装が剥げにくくなる
・ツヤが良く出る(ツヤ消しに仕上げたい場合はツヤ消し塗料を使えばよい)
・塗料のノリがよくなり消費する塗料の量を節約できる

(下地を塗らなくても塗装はできる。質を求めるなら下地を塗るとよい。)

下地は主に2種類ある。
-------------------------------------------------------------------------------------------
1.ジェッソ塗装 [手軽、万人向]

下地剤のジェッソはシンナーを含まず無臭の為、臭いの心配が無い。
筆で塗るだけで簡単に下地処理可能。塗料にアクリル絵の具も利用できる。
武器や小物、防具2,3点などを手軽に仕上げたい方にオススメ。
但し、Gボンド塗装より塗装が剥げやすいので、動きの激しい防具や全身甲冑等には若干不向き。
詳細な作業手順はこちらで解説。

下地剤:ジェッソorブラックジェッソ
or

塗料:ラッカースプレーMr.カラー or アクリル絵の具
or
-------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------
2.Gボンド塗装 [万能だけど面倒、造形慣れした人向け]

ホームセンターで材料が揃う点は楽だが、シンナー臭が充満し室内では行うのは厳しい。
手間のかかる手法だがそう簡単に塗装が剥がれない。万能の手法。
動きの激しい防具や全身甲冑等に最適。
未乾燥状態のGボンドは引火性が高い。乾燥するまでは火気厳禁ライターであぶる等の行為は絶対にしない様に。
火がつくとあっという間に炎上し、黒コゲになります。
詳細な作業手順はこちらで解説。

下地剤:ボンドG17(G10でも代用可)ラッカー薄め液で薄めた物
←甲冑等の大物なら ←小物なら

塗料:ラッカースプレーMr.カラー

-------------------------------------------------------------------------------------------

以降の解説はGボンド塗装を使った物となるが、
初心者の方やシンナーが使えない環境の方には手軽なジェッソ塗装をオススメする。


ラッカー薄め液で薄めたボンドG17(G10でも代用可)をハケで3,4度塗り重ねる。
未乾燥状態のGボンドは引火性が高い。乾燥するまでは火気厳禁ライターであぶる等の行為は絶対にしない様に。
火がつくとあっという間に炎上し、黒コゲになります。
4,5時間放置して乾燥させる。(気候により1,2時間で乾く事もあるが4,5時間は放置したほうが無難。)


ラッカースプレーで黒を塗装する。


余計な箇所に塗料が付着しない様にマスキングテープを貼り付ける。



ラッカースプレーで金色を塗装する。


マスキングテープをそっと剥がす。


筆でMr.カラーの金色を塗装する。


ビン入りのMr.カラーを塗る際は、筆、調色用のシリコンカップ(乾燥させればペリペリ剥がせるので便利)、調色用スティック、
うすめ液(筆洗浄もこのうすめ液で行う)があればよい。


刃をツバに差し込んで、ホットボンド(グルーガン)で貼り付ける。


柄頭をカッターナイフで切る。


ホットボンド(グルーガン)電気コンロで熱して溶かす。



柄(持ち手)の内部にドロドロに溶けたホットボンド(グルーガン)を流しこむ。
ホットボンド(グルーガン)が冷えて固まれば、ガッチリと固定される様になる。
(ツバ側からなぜ流さないのかと思うかもしれないが、ツバ側は穴が狭くこぼさず流しこむのが
難しいのでこの様に柄頭側から流し込んだ。)


切った柄頭をホットボンド(グルーガン)で貼り付ける。


柄紐を巻く。
柄紐には幅1cm程度の平紐が約3m必要。
また、使う紐が伸縮性が無い紐の方が巻きやすく好ましい。


まず約3mに切った紐の中心の位置(1.5mの位置)を持ち手上部にあてがう。


あてがった状態で柄をひっくり返す。


左側の紐を2回内側にひねる。


右側の紐を2回内側にひねり、左側の紐に重ねる。
X字にする事を意識しながら巻いていくと良い。


柄をひっくり返して同じ様に左側の紐を2回内側にひねる。


右側の紐を2回内側にひねり、左側の紐に重ねる。


上記作業を下部まで繰返していったら、下部でホットボンド(グルーガン)で貼り付けておく。
これで柄紐巻きは終わり。


Youtube版と完成写真
Youtubeで当作例のダイジェスト版動画をUPしています。
こちらもご視聴頂けるとやる気に繋がるので有り難いです。
質問や感想があれば動画のコメント欄に記載してもらえれば返答させて頂きます。














訪問者様の制作品
れんげさん
明石国行、完成(^^*)
刃と鞘はギャクヨガさんのサイトの型紙を使用させていただきました!!
次回はちゃんとした材料と時間をかけて製作したいと思います!!


ともくんさん
コス始まってからお礼を忘れてました! 三連投になりますが報告します!
ギャクヨガ様の作例を参考にドリフターズ・島津豊久の野太刀と大太刀を製作しました!
原作イメージ重視でかなり大きくなっておりますw





カギアケさん
ギャクヨガさんのサイトを参考に…加州さんの得物。所々不細工ではあるけど、
それなりに雰囲気出てればいいかなーって。そこが限界。今年のニコニコ超会議に持っていく…間に合って良かった。




乱雲さん
【コス】先日の撮影で使用したにっかり青江はギャクヨガさんのサイトを参考に作成致しました。
刀がよく見える写真を選択




のりじさん
日本刀作った。家紋と鍔は手描き。かっこよかろ?
今回もギャクヨガさんのサイトを参考にさせて頂きました。







蜻蛉さん Twitter
ギャクヨガさんのサイトを参考に骨喰藤四郎鍛刀しました!
刃の部分は光沢の異なる紙テープ使用〜


刃の部分はこちらのテープを使いました。


土盛 ゆふぁさん
夏休みの美術の自由制作!!
鞘はもっかい塗り直してコスの小道具に使うのだ(≧∇≦)
ギャクヨガ様のサイトを参考にさせて頂きました!ありがとうございます!


心愛ママさん
先日、サイトにあった刀の柄の紐の巻き方を参考にして、
娘が歴史イベントに出場する時に使う模造刀の柄をやってみました。
ありがとうございました(*^_^*)


晴輝さん
ギャクヨガさんのサイトを参考にいろいろ試してやっと一兄の刀が完成(*´∀`)
刀の刀身部分は、木にアルミテープを巻いた作りになっているので少し作りが違いますので注意ください( *´艸`)




浅葱さん
鳴狐本体、一応作ってみた
遠目で撮ってもらおう
作り方はギャクヨガさんのサイトを参考にしました


ゴマちんさん
短期集中で半分程作り直せた…
なんとか渡せるであろう鶴丸国永になりました!
ギャクヨガさん本当にありがとうございました。゚(/□\*)゚。
