艦隊これくしょん〜艦これ〜
天龍の艤装
船部の作り方(型紙付き)
その1 船体



材量
[型紙作り用材料]
・画用紙 10枚
工作用紙 25枚
・セロテープ 3個
・ガムテープ 1個

[主材料]
COSボード、コスプレボード、ライオンボード等
→1.5mm厚又は2mm厚 100cm X 30cm
→5mm厚 100cm X 130cm
→10mm厚 100cm X 120cm
・布 100cm X 20cm
液状の瞬間接着剤 13本
グルーガン(ホットボンド) 30本
・針金 100cm
水道パイプ(直径 18.0mm 型式:VP13) 2本
・細い紐 3m

[塗装用材料]
1.下地が造形ベースの場合
造形ベース 450ml
・水 少量
・紙コップ、お椀等の容器 1個
・ラッカー塗料(Mr.カラーラッカースプレー) 適量※
マスキングテープ 1個

2.下地がジェッソの場合
ジェッソ 450ml
・ラッカー塗料(Mr.カラーラッカースプレー) or アクリル絵の具 適量※
マスキングテープ 1個

3.下地が薄めたGボンドの場合
ボンドG17又はG10 450ml
ラッカー薄め液 450ml
・ハケ 1個
・紙コップ、お椀等の容器 1個
・ラッカー塗料(Mr.カラーラッカースプレー等) 適量※
マスキングテープ 1個

※パッケージに塗装面積が記載されている為、それを参考にする。詳細はこちら

材料費
10000円

道具
・筆記用具(鉛筆、消しゴム、ボールペン、マジック、定規)
・ハサミ
カッターナイフ(特選黒替刃刃折器も使う事を推奨)
カッターマット
グルーガン本体
ライター
ハンダゴテとハンダゴテ台
・ノコギリ又はパイプカッター
筆等の塗装用具
・ペンチ

あると便利な道具
アートナイフPRO
サークルカッター
ヒートガン
アルテコスプレープライマー

制作時間
60時間

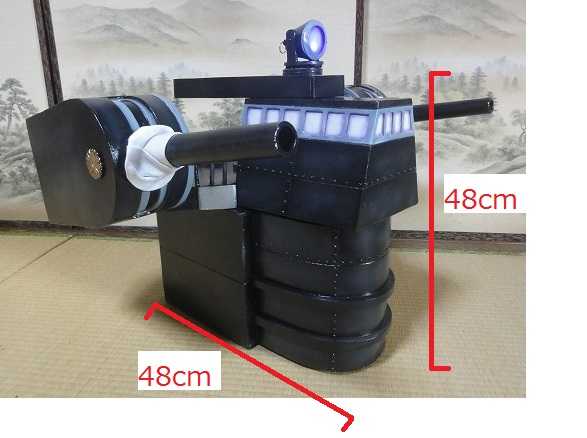

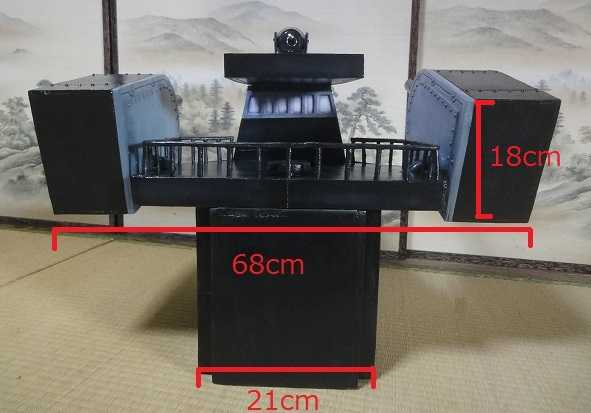

スペック
重量 2.3kg

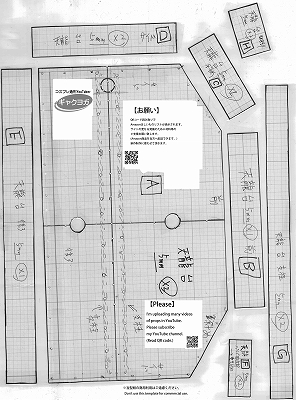

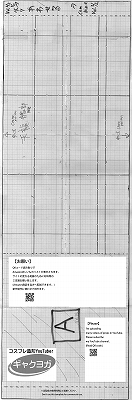

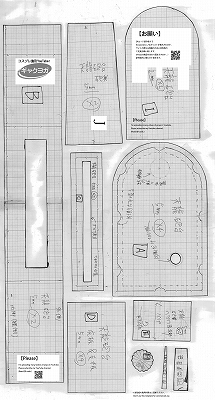

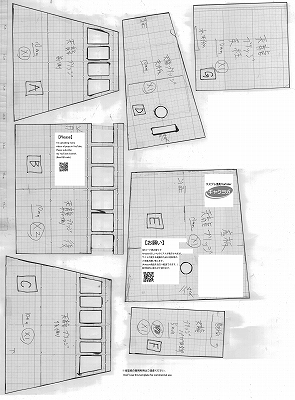

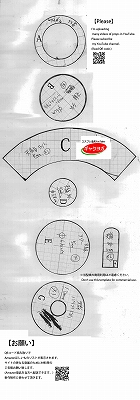

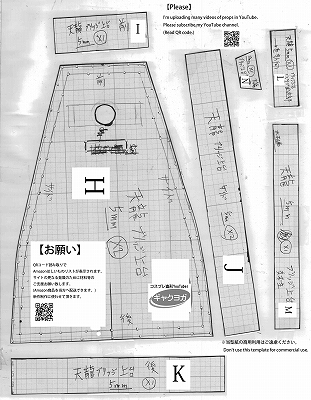

型紙データ

PDF形式(A4サイズ) JPG形式
船体 1/4 表示 表示
船体 2/4 表示 表示
船体 3/4 表示 表示
船体 4/4 表示 表示
ブリッジ 1/2 表示 表示
ブリッジ 2/2 表示 表示
甲板 1/2 表示 表示
甲板 2/2 表示 表示
砲台 表示 表示
ライト・組立棒 表示 表示

・パソコンでの印刷の仕方はこちらをご覧下さい。
・スマートフォンでの印刷はセブンイレブン店頭のマルチコピー機をご利用下さい、印刷手順はこちら
・印刷後、スプレーのりで画用紙等に貼り付けると使いやすくなります。
・型紙中のx1、x2といった記載はパーツの切り出し枚数です。
(両肩、両足必要等の場合は2倍の枚数を切り出してください。)
・型紙中の2mm、5mmといった記載はCOSボード、コスプレボード、ライオンボード等の厚みです。

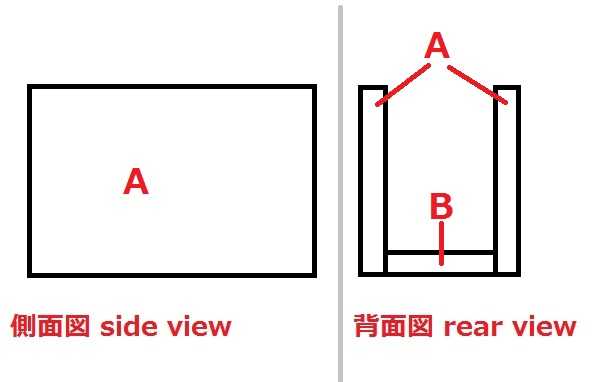

船体 1/4 完成図


船体 2/4 完成図


船体 3/4 完成図


船体 4/4 完成図


ブリッジ 1/2 完成図


ブリッジ 2/2 完成図


甲板 1/2 完成図


甲板 2/2 完成図


砲台 完成図


ライト・組立棒 完成図


作業時の注意
-シンナーを含んだ物(ボンドG17やボンドG10ラッカー薄め液等)やスプレーを使う際は換気をよくすること。
防毒マスクを着用する事。
←マスク本体と交換用フィルター

-材量等を火であぶる際は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事。

-材料等をハンダゴテで掘る場合は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事。

-塗料、シンナー、ボンドG17やボンドG10等燃えやすい物の近くで火を使わない事。

-工具は使い終わったらコンセントを抜く事。

-材料や道具のラベルを読み、使い方を理解する事。

-最後に
作業には危険の伴うものもあります。「これは危険で難しそうだ、これは真似できそうにない」と思ったものは
無理せず省略等しましょう。作業中に何かしら事故が起きても当方では責任を負う事はできません。
あくまでご自身の判断による作業をお願い致します。

型紙の作り方

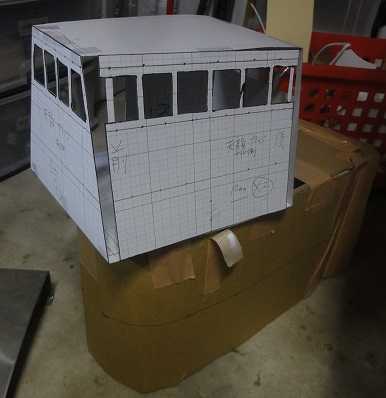

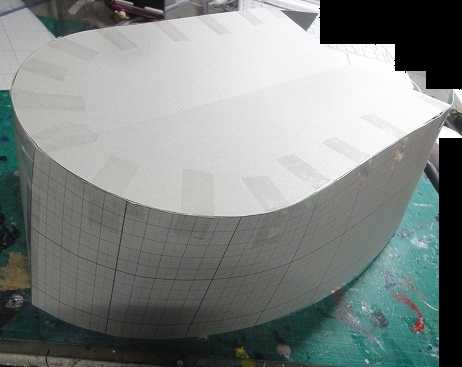

工作用紙を使って型紙を作る。



切り貼りして理想の形に近づける。

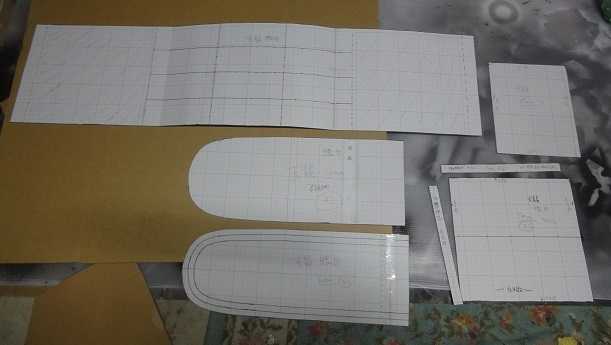

型紙が完成した。


組み立て方
材料を型紙の形に切る。

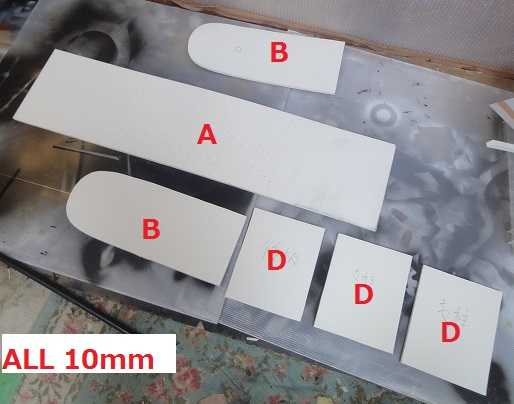

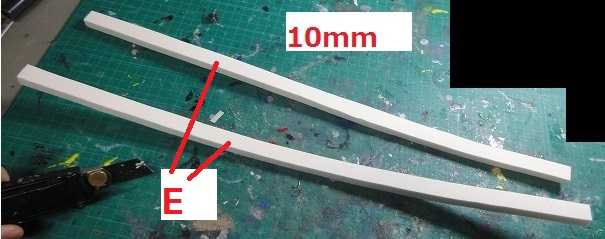

10mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

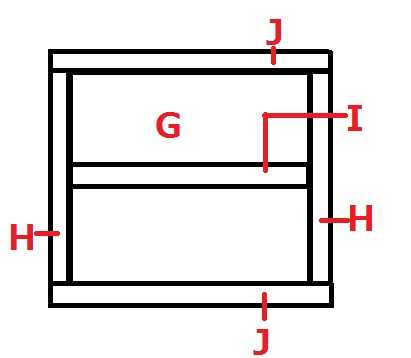

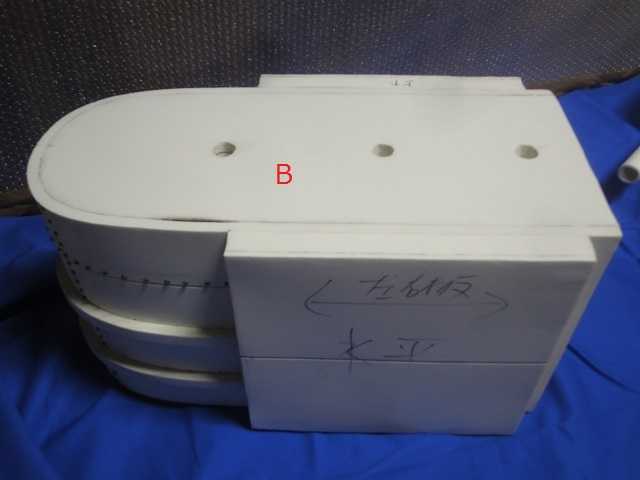

写真中の数字やアルファベットは型紙のパーツ名。


**********************************************************************


コスプレ造形では主に柔らかくて曲げる事ができる板状素材を材料として使う。
様々な商品があるが、主な違いは「サイズ、厚み、カラー等の商品ラインナップ」や「表面のきめ細やかさ」等である。
加工の仕方はどの商品も概ね同じである。
コスプレイヤーがよく使う商品をいくつか紹介する。

1.COSボード
クラッセが販売する商品。
従来販売されていた他社製品ボードより、
表面がとてもきめ細やかで塗装の仕上がりがとても良い。
ギャクヨガが現在メインに使っているボードである
具体的な商品ラインナップについてはこちらをご覧ください。

主な取扱店は以下の通り。
クラッセ(ネット通販)
キャラヌノ(ネット通販)
ユザワヤ(楽天市場、及び一部店舗にて店頭販売)
・東急ハンズ(一部の店舗にて店頭販売)
・ACOS(一部の店舗にて店頭販売)
・アニメイト(一部の店舗にて店頭販売)
・らしんばん(一部の店舗にて店頭販売)
・まんだらけ(一部の店舗にて店頭販売)
・大塚屋車道本店
・ヴィレッジヴァンガードイオンモール(一部の店舗にて店頭販売)
COS-LOG(店頭販売)


こちらのページでCOSボードを使った作例や、更なる詳細を解説。
動画もご覧下さい。


2.コスプレボード
コスプレファクトリーが販売する商品。
従来販売されていた他社製品ボードより、
表面がとてもきめ細やかで塗装の仕上がりがとても良い。
具体的な商品ラインナップについてはコスプレ ファクトリーのサイトをご覧ください。

主な取扱店は以下の通り。
Amazon
コスプレ ファクトリー(楽天市場)
新宿オカダヤ(楽天市場、及び店頭販売)
仮装堂(店頭販売)


こちらのページでコスプレボードを使った作例や、更なる詳細を解説。
動画もご覧下さい。


3.ライオンボード(別名リアラボード、ソフトボード)
光洋産業が製造しているボード。
ライオンボードは通称であり、正式名称はリアラボード、ソフトボードである。

主な取扱店は以下の通り。
Amazon
東急ハンズ(店頭販売、及びネット通販)
・各種コスプレ関連インターネットショップ
・アニメイト、らしんばん等の一部のアニメ系ショップでの店頭販売
・一部のコスプレ関連ショップでの店頭販売
・一部の生地、手芸店(ユザワヤ等)での店頭販売
・一部の画材店での店頭販売
・一部の美術系大学の売店での店頭販売
・一部の大型ホームセンターでの店頭販売


こちらのページでライオンボードを使った作例等、更なる詳細を解説。
動画もご覧下さい。


4.EVAスポンジシート
100円ショップのダイソーで販売されている商品。
100円の為サイズが小さく商品バリエーションは少ないが、
全国各地のダイソーで手に入る為入手が容易なのが特徴。

こちらのページでより詳細に解説。
**********************************************************************


当作例はライオンボード(別名:リアラボード、ソフトボード)を使用した。

-------------------------------------------------------------------------------------------------------
【10mm厚COSボードをキャラヌノで買う】


【COSボードを楽天で買う】

-------------------------------------------------------------------------------------------------------
【10mm厚コスプレボードをAmazonで買う】


【コスプレボードを楽天で買う】

-------------------------------------------------------------------------------------------------------

**********************************************************************

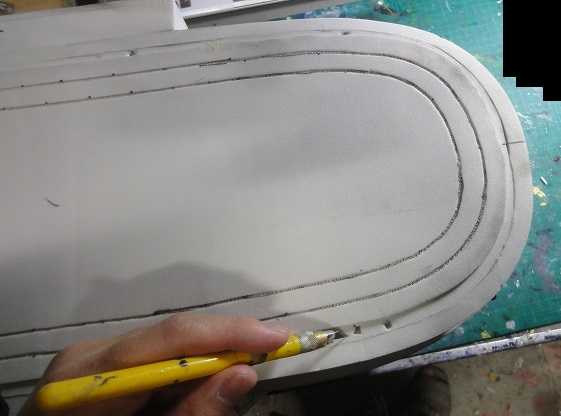

まず、刃をOLFA社の特選黒替刃に変更することを推奨する。
ホームセンターで販売されている。
この刃は切れ味が通常の刃とは別次元。
特に斜め切りをする場合に威力を発揮する。
私は長年この黒刃しか使っていない。
尚、カッターナイフには大サイズと、小サイズが存在するが、
上記写真の様な大サイズの方が力が入れやすくてオススメ。
←10枚入り ←50枚入りお得パック

切断時はCOSボード、コスプレボード、ライオンボード等カッターマットに置き、
手でおさえながら切断する。
COSボード、コスプレボード、ライオンボード等を手で持ち、空中で切るのはNG。
刃の切れ味が落ちたと思ったらこまめに刃を折る。

作業をはかどらせたいなら、内部に刃を6枚収納できる連発式カッター
簡単に刃を折る事ができる刃折器を併用すると良い。


カッターナイフでは切りにくい細かな模様等を切る際はアートナイフPROを使うとよい。

**********************************************************************

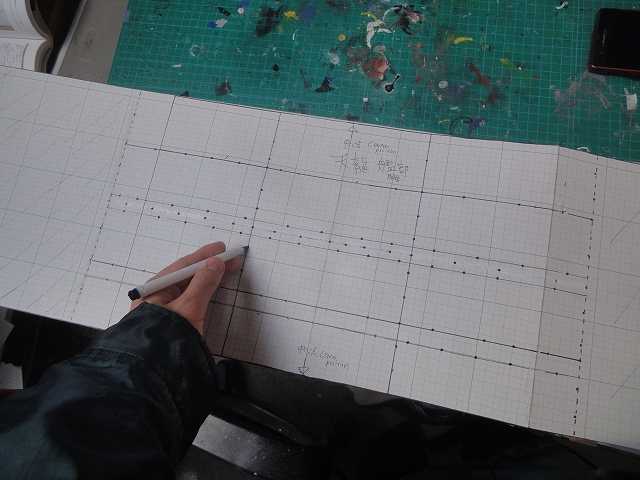

型紙の模様部に開けた穴に合わせて、ペンでマーキングする。


マーキングし終わった。

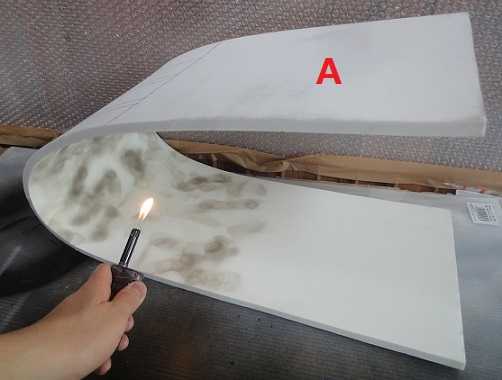

パワートーチ又はライター又はヒートガンで熱して曲げる。
(対象面積が広い場合はパワートーチを使うと楽。)


←ガス充填式ライターとガスボンベを使うとお得

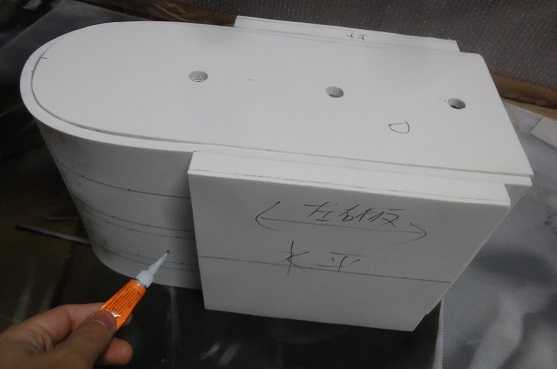

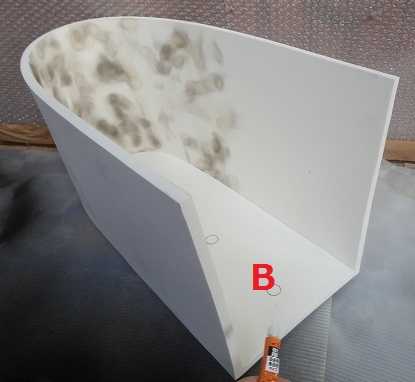

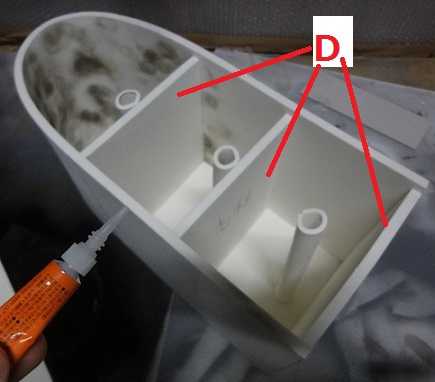

液状の瞬間接着剤で接着する。
瞬間接着剤効果スプレー(アルテコスプレープライマー)も併用すると数秒で貼り付き作業がはかどる。
(使用時に蒸気が発生する場合があるが、蒸気は吸わない、目にいれない様に注意)




**********************************************************************


瞬間接着剤は平面同士の接着は容易に貼り付く。
しかし、下記の様なダーツ面等の狭い面の接着時は全然くっつかない。


そういった場合は以下に紹介するスプレーを使うとよい。
私は常用している。
動画をご覧ください。


瞬間接着剤硬化スプレー
これをふきかければ数秒で瞬間接着剤が硬化する。
100mlあれば全身甲冑1セット分、武器なら2,3本程度分使える。
420mlには細かい作業に便利な細長いノズル付き。

青いパッケージの商品(WAVE社製)は玩具屋で購入可能。
茶色いパッケージの商品(アルテコ社製)はホームセンターで購入可能。
←100ml ←180ml ←420ml

瞬間接着剤に関して
瞬間接着剤は、液体瞬間接着剤なら何でもOK。
私は100均の商品を利用。
アロンアルファなら大容量のこの商品がオススメ。

**********************************************************************


材料を型紙の形に切る。

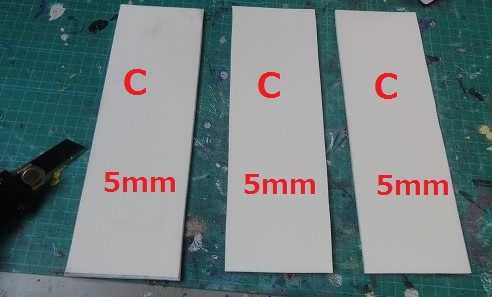

5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。


-------------------------------------------------------------------------------------------------------
【5mm厚COSボードをキャラヌノで買う】


【COSボードを楽天で買う】

-------------------------------------------------------------------------------------------------------
【5mm厚コスプレボードをAmazonで買う】


【コスプレボードを楽天で買う】

-------------------------------------------------------------------------------------------------------

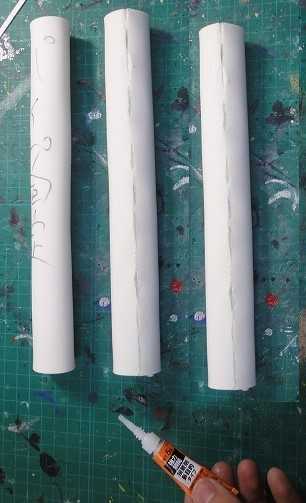

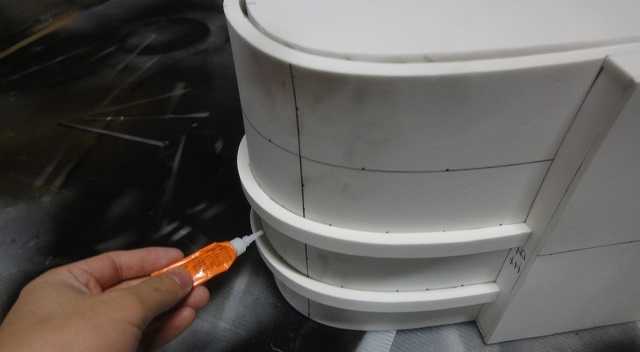

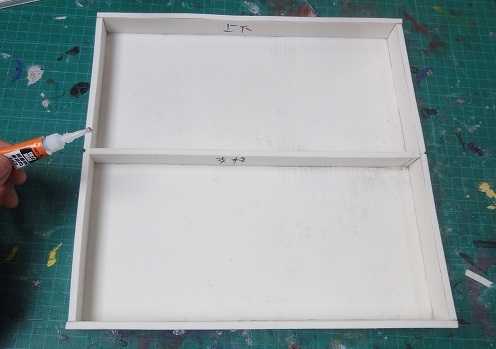

液状の瞬間接着剤で接着する。


液状の瞬間接着剤で接着する。


液状の瞬間接着剤で接着する。

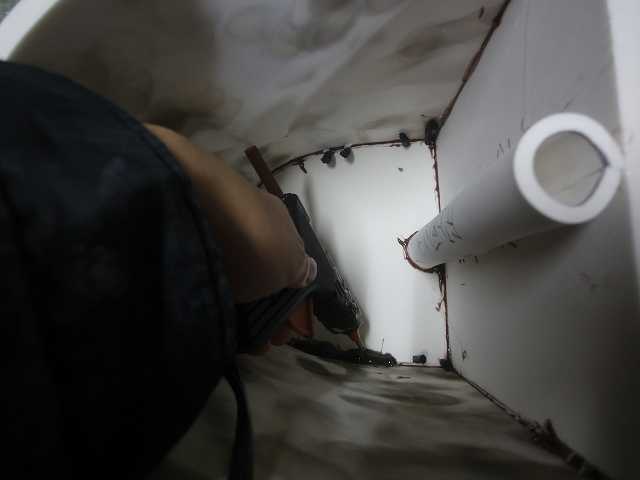

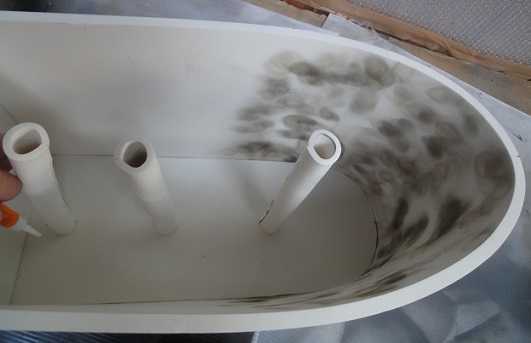

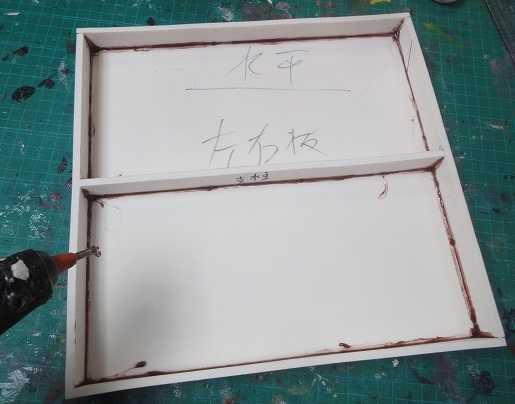

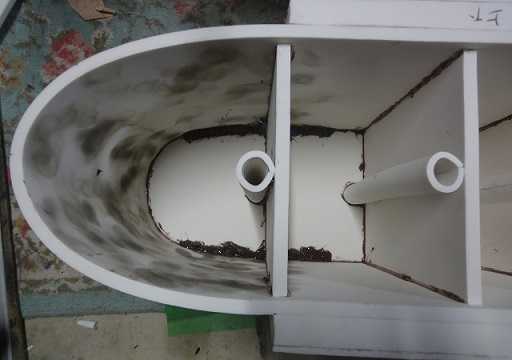

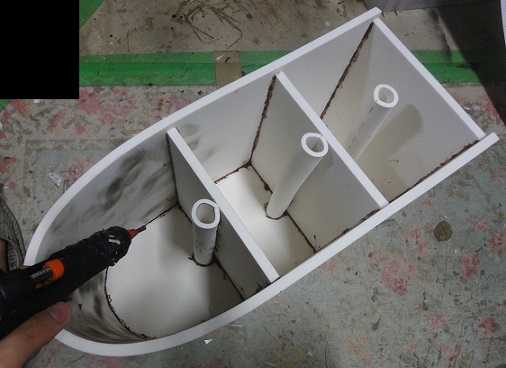

接着箇所の裏側に補強としてグルーガン(ホットボンド)を盛りつける。
特に負担のかかる箇所は合皮や布をグルーガン(ホットボンド)で貼り付け更に補強する。

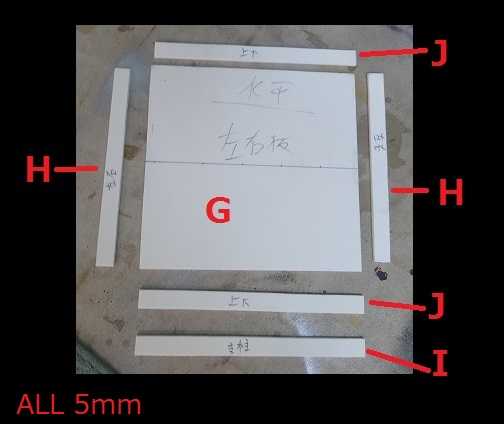

材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。


液状の瞬間接着剤で接着する。




接着箇所の裏側に補強としてグルーガン(ホットボンド)を盛りつける。
特に負担のかかる箇所は合皮や布をグルーガン(ホットボンド)で貼り付け更に補強する。


液状の瞬間接着剤で接着する。


材料を型紙の形に切る。
10mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。


液状の瞬間接着剤で接着する。

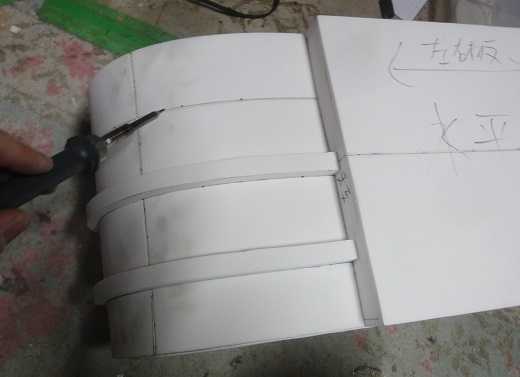

ハンダゴテでマーキングした模様を掘る。(煙を吸わない、煙が目に触れない様に注意)

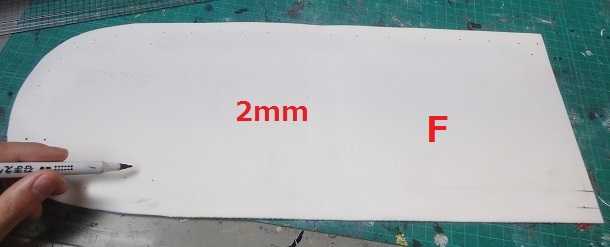

材料を型紙の形に切る。
1.5mm厚又は2mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。


-------------------------------------------------------------------------------------------------------
【1.5mm厚COSボードをキャラヌノで買う】


【COSボードを楽天で買う】

-------------------------------------------------------------------------------------------------------
【1.5mm厚コスプレボードをAmazonで買う】


【コスプレボードを楽天で買う】

-------------------------------------------------------------------------------------------------------

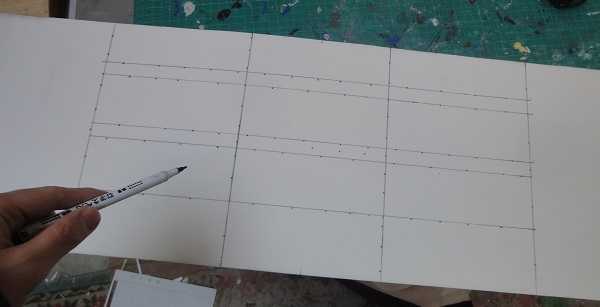

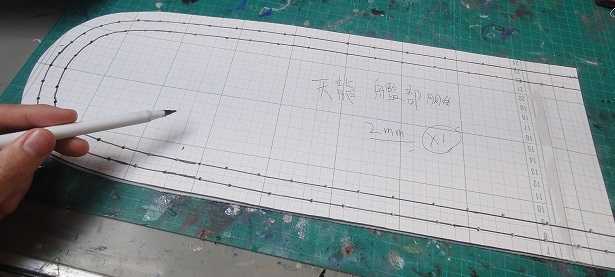

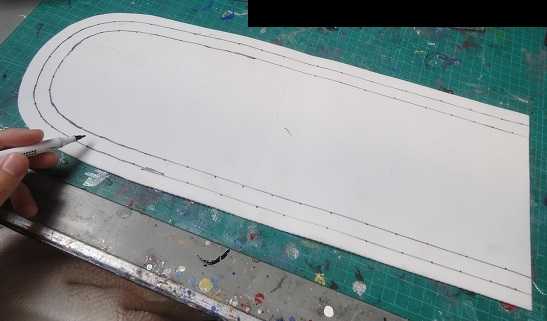

型紙の模様部に開けた穴に合わせて、ペンでマーキングする。


マーキングし終わった。

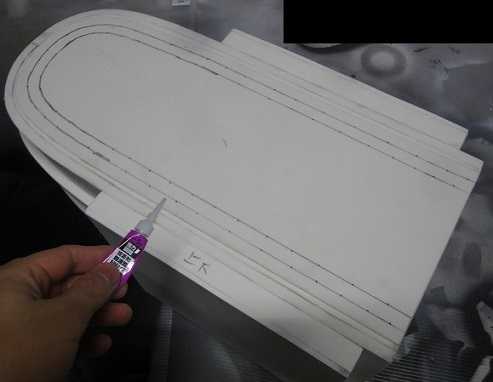

液状の瞬間接着剤で接着する。

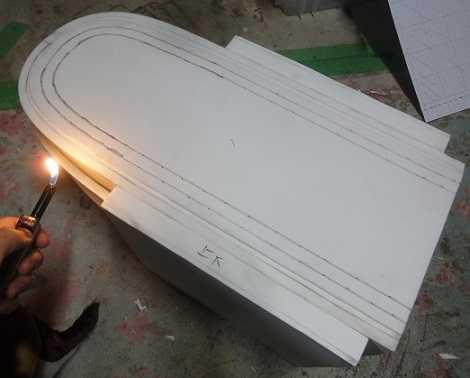

ライターであぶってカドを落とす。(煙を吸わない、煙が目に触れない様に注意)

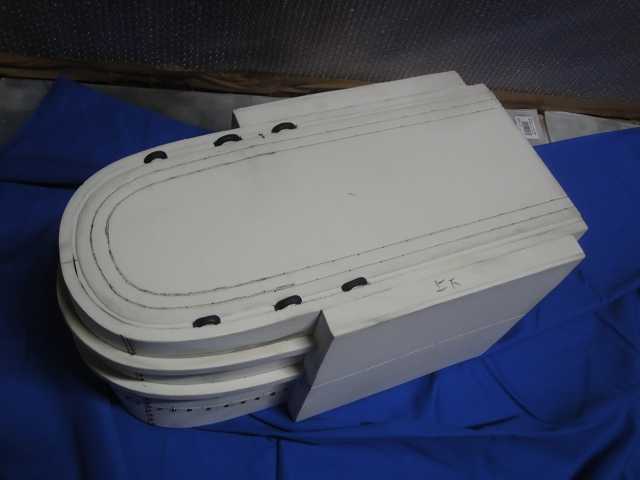

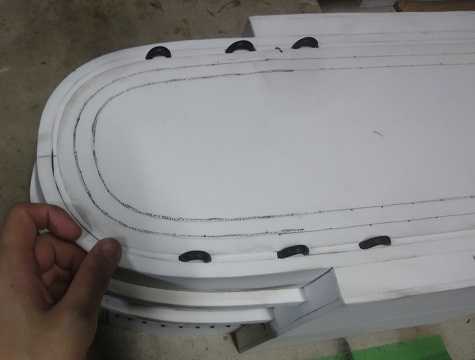

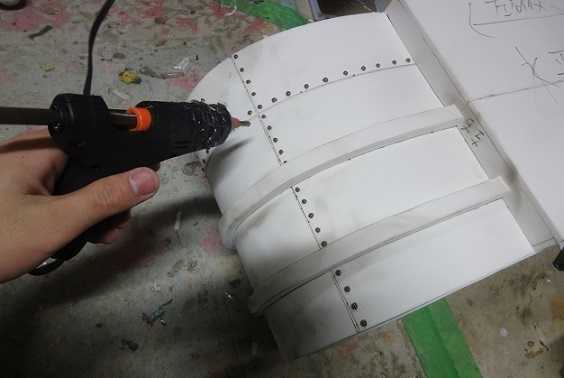

グルーガン(ホットボンド)でビョウ(リベット)を作る。


紐取り付け部を作る。
カッターナイフで穴を開ける。

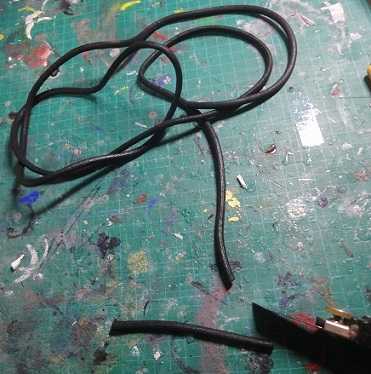

紐を切る。

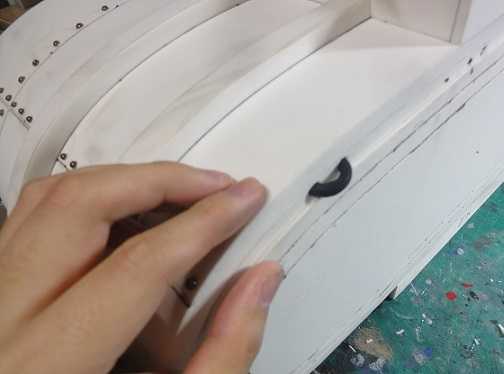

紐を通す。


作る数や位置は好みで決める。


紐が抜けない様に内側でグルーガン(ホットボンド)で接着する。


グルーガン(ホットボンド)を盛り付ける。

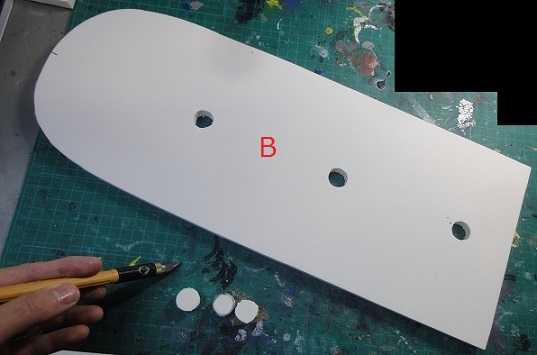

カッターナイフで穴を開ける。


液状の瞬間接着剤で接着する。

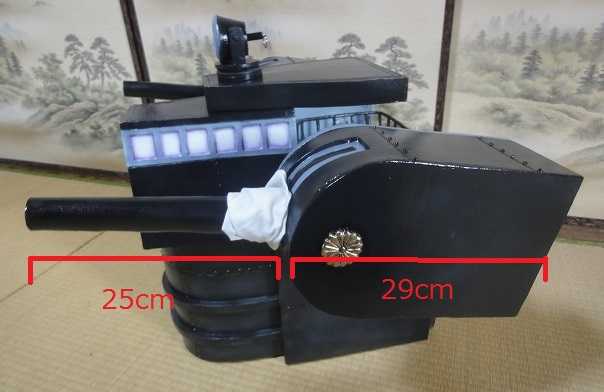

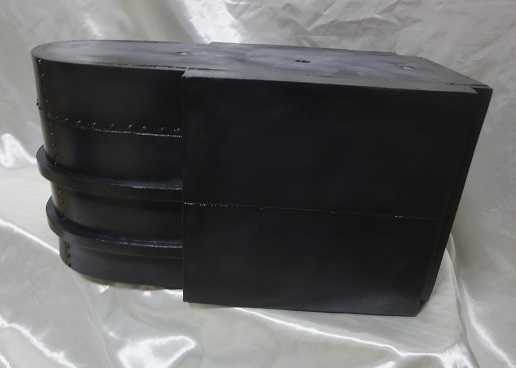

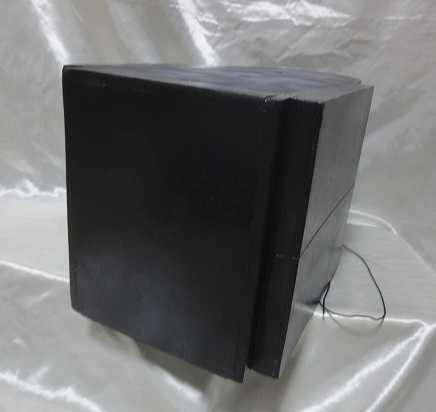

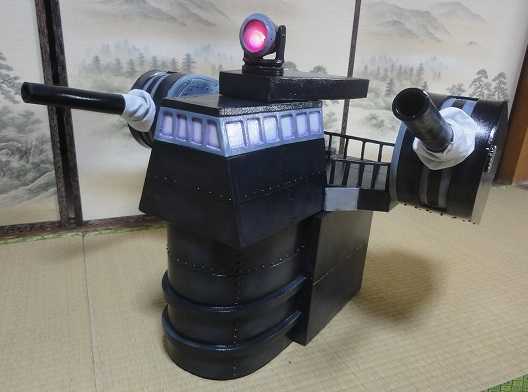

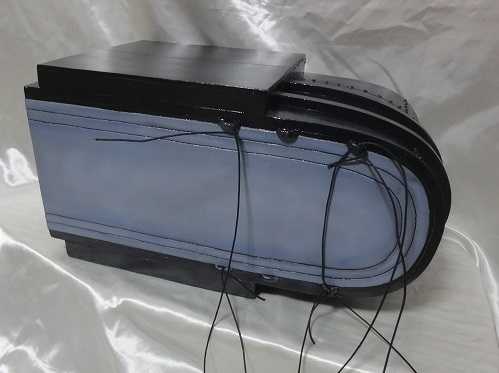

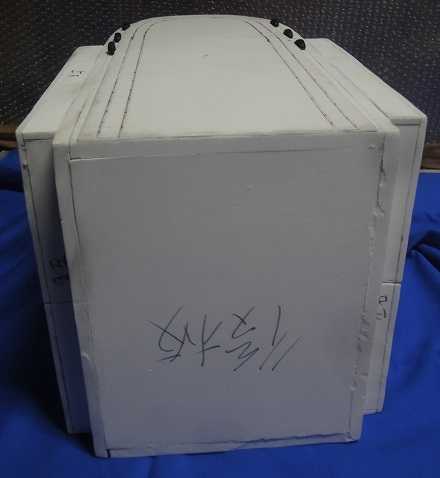

完成。


完成。


その2 ブリッジ編へ続く
