モンスターハンターワールド
ネルギガンテの片手剣「討滅の尖兵」
剣の作り方(型紙付き)

剣の材量
[型紙作り用材料]
・画用紙 10枚
・工作用紙 5枚
・セロテープ 3個
・ガムテープ 1個

[主材料]
・COSボード、コスプレボード、ライオンボード等
→3mm厚 100cm X 50cm
→5mm厚 100cm X 100cm
→10mm厚 100cm X 50cm
→30mm厚 45cm X 45cm
・布 100cm X 20cm
・液状の瞬間接着剤 7本
・グルーガン 20本
・水道パイプ(直径 26.0mm 型式：VP20) 1本
・木工用ボンド 200ml
・小麦粉少量
・玩具の有刺鉄線 6m

[塗装用材料]
・ラッカー塗料(Mr.カラー、ラッカースプレー) or アクリル絵の具適量※

※パッケージに塗装面積が記載されている為、それを参考にする。詳細はこちら。

剣の材料費
4000円

道具
・筆記用具(鉛筆、消しゴム、ボールペン、マジック、定規)
・ハサミ
・カッターナイフ(特選黒替刃と刃折器も使う事を推奨)
・カッターマット
・グルーガン本体
・ライター
・ハンダゴテとハンダゴテ台
・ノコギリ又はパイプカッター
・筆等の塗装用具

あると便利な道具
・アートナイフPRO
・ヒートガン
・アルテコスプレープライマー

剣の制作時間
30時間

スペック
重量 1.1kg
全長 100cm

型紙データ
PDF形式(A4サイズ) 剣1/2 PDF形式(A4サイズ) 剣2/2

PDF形式(A4サイズ) 盾1/3 PDF形式(A4サイズ) 盾2/3 PDF形式(A4サイズ) 盾3/3

・パソコンでの印刷の仕方はこちらをご覧下さい。
・スマートフォンでの印刷はセブンイレブン店頭のマルチコピー機をご利用下さい、印刷手順はこちら。
・印刷後、スプレーのりで画用紙等に貼り付けると使いやすくなります。
・型紙中のx1、x2といった記載はパーツの切り出し枚数です。
(両肩、両足必要等の場合は2倍の枚数を切り出してください。)
・型紙中の2mm、5mmといった記載はCOSボード、コスプレボード、ライオンボード等の厚みです。

剣1/2 完成図

剣2/2 完成図

盾1/3 完成図

盾2/3 完成図

盾3/3 完成図

作業時の注意
-シンナーを含んだ物(ボンドG17やボンドG10、ラッカー薄め液等)やスプレーを使う際は換気をよくすること。
防毒マスクを着用する事。
←マスク本体と交換用フィルター

-材量等を火であぶる際は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事。

-材料等をハンダゴテで掘る場合は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事。

-塗料、シンナー、ボンドG17やボンドG10等燃えやすい物の近くで火を使わない事。

-工具は使い終わったらコンセントを抜く事。

-材料や道具のラベルを読み、使い方を理解する事。

-最後に
作業には危険の伴うものもあります。「これは危険で難しそうだ、これは真似できそうにない」と思ったものは
無理せず省略等しましょう。作業中に何かしら事故が起きても当方では責任を負う事はできません。
あくまでご自身の判断による作業をお願い致します。

作り方動画
まずこちらの動画をご覧頂くと当ページの内容がより理解しやすくなります。

型紙を作る
平面図に画用紙や工作用紙を肉付けする形で型紙を作る。
武器の型紙の作り方の基礎を知りたければこちらをご覧下さい。

平面図に画用紙や工作用紙を肉付けする形で型紙を作る。

平面図に画用紙や工作用紙を肉付けする形で型紙を作る。

理想の形ができたら、それを平面に切り開き型紙として使う。

運営にご協力下さった皆様へのお礼
2020年3月29日
Amazonほしいものリストを通じてAmazonギフト券をご支援頂きました。
KURONさん、ご支援ありがとうございました。
材料、資料、道具等の購入にあてさせて頂きます。
メッセージもとても励みになりました、キーブレード制作のお役に立てて嬉しいです(*^^*)

2020年3月20日
Amazonほしいものリストを通じてグルーガンのスティックをご支援頂きました。
3月19日にご注文してくださった方、ご支援ありがとうございました。
よく使う物なのでありがたく使わせて頂きます。
型紙がお役に立った様で幸いです(*^^*)

他にも多くの方々からのご支援ありがとうございました。過去のご支援へのお礼はこちら。
サイト運営継続の為、ご支援を頂けると助かります。

Amazon商品を当方まで送る事ができます、造形資材、サイトや動画制作に必要な物をリストアップしております。
ご住所を記載頂いた方にはお礼のお手紙を送らせて頂きます。
また、総額5000円以上ご支援下さった方にはギャクヨガオリジナルグッズをプレゼントさせて頂きます。

刃の組み立て
材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

**********************************************************************

コスプレ造形では主に柔らかくて曲げる事ができる板状素材を材料として使う。
様々な商品があるが、主な違いは「サイズ、厚み、カラー等の商品ラインナップ」や「表面のきめ細やかさ」等である。
加工の仕方はどの商品も概ね同じである。
コスプレイヤーがよく使う商品をいくつか紹介する。

1．COSボード
クラッセが販売する商品。
従来販売されていた他社製品ボードより、
表面がとてもきめ細やかで塗装の仕上がりがとても良い。
ギャクヨガが現在メインに使っているボードである
具体的な商品ラインナップについてはこちらをご覧ください。

主な取扱店は以下の通り。
・クラッセ(ネット通販)
・キャラヌノ(ネット通販)
・ユザワヤ(楽天市場、及び一部店舗にて店頭販売)
・東急ハンズ(一部の店舗にて店頭販売)
・ACOS(一部の店舗にて店頭販売)
・アニメイト(一部の店舗にて店頭販売)
・らしんばん(一部の店舗にて店頭販売)
・まんだらけ（一部の店舗にて店頭販売）
・大塚屋車道本店
・ヴィレッジヴァンガードイオンモール（一部の店舗にて店頭販売）
・COS-LOG(店頭販売)
等

こちらのページでCOSボードを使った作例や、更なる詳細を解説。
動画もご覧下さい。

2．コスプレボード
コスプレファクトリーが販売する商品。
従来販売されていた他社製品ボードより、
表面がとてもきめ細やかで塗装の仕上がりがとても良い。
具体的な商品ラインナップについてはコスプレ　ファクトリーのサイトをご覧ください。

主な取扱店は以下の通り。
・Amazon
・コスプレ　ファクトリー(楽天市場)
・新宿オカダヤ(楽天市場、及び店頭販売)
・仮装堂(店頭販売)
等

こちらのページでコスプレボードを使った作例や、更なる詳細を解説。
動画もご覧下さい。

3．ライオンボード（別名リアラボード、ソフトボード）
光洋産業が製造しているボード。
ライオンボードは通称であり、正式名称はリアラボード、ソフトボードである。

主な取扱店は以下の通り。
・Amazon
・東急ハンズ(店頭販売、及びネット通販)
・各種コスプレ関連インターネットショップ
・アニメイト、らしんばん等の一部のアニメ系ショップでの店頭販売
・一部のコスプレ関連ショップでの店頭販売
・一部の生地、手芸店(ユザワヤ等)での店頭販売
・一部の画材店での店頭販売
・一部の美術系大学の売店での店頭販売
・一部の大型ホームセンターでの店頭販売
等

こちらのページでライオンボードを使った作例等、更なる詳細を解説。
動画もご覧下さい。

４．EVAスポンジシート
１００円ショップのダイソーで販売されている商品。
１００円の為サイズが小さく商品バリエーションは少ないが、
全国各地のダイソーで手に入る為入手が容易なのが特徴。

こちらのページでより詳細に解説。
**********************************************************************

当作例はCOSボードを使用した。

-------------------------------------------------------------------------------------------------------
【5mm厚COSボードを楽天で買う】

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 5mm厚白
価格：583円（税込、送料別) (2019/10/23時点)

COSボード Mサイズ(600mm×900mm) 5mm厚白
価格：1120円（税込、送料別) (2019/10/23時点)

COSボード Lサイズ(900mm×1800mm) 5mm厚白
価格：3249円（税込、送料別) (2019/10/23時点)

COSボード Sサイズ(450mm×600mm) 5mm厚黒
価格：650円（税込、送料別) (2019/10/23時点)

COSボード Mサイズ(600mm×900mm) 5mm厚黒
価格：1344円（税込、送料別) (2019/10/23時点)

【5mm厚COSボードをキャラヌノで買う】

-------------------------------------------------------------------------------------------------------
【5mm厚コスプレボードをAmazonで買う】

【5mm厚コスプレボードを楽天で買う】

コスプレボード白5mm×660mm×500mm
価格：517円（税込、送料別) (2019/10/23時点)

コスプレボード白5mm×660mm×1000mm
価格：990円（税込、送料別) (2019/10/23時点)

コスプレボード　白5mm×1000mm×2000mm
価格：3564円（税込、送料別) (2019/10/23時点)

コスプレボード　黒5mm×660mm×1000mm 黒だから裏塗り処理を省略出来る
価格：1320円（税込、送料別) (2019/10/23時点)

コスプレボード　黒5mm×1000mm×2000mm 黒だから裏塗り処理を省略出来る
価格：4180円（税込、送料別) (2019/10/23時点)

-------------------------------------------------------------------------------------------------------

**********************************************************************

まず、刃をOLFA社の特選黒替刃に変更することを推奨する。
ホームセンターで販売されている。
この刃は切れ味が通常の刃とは別次元。
特に斜め切りをする場合に威力を発揮する。
私は長年この黒刃しか使っていない。
尚、カッターナイフには大サイズと、小サイズが存在するが、
上記写真の様な大サイズの方が力が入れやすくてオススメ。
←10枚入り ←50枚入りお得パック

切断時はCOSボード、コスプレボード、ライオンボード等をカッターマットに置き、
手でおさえながら切断する。
COSボード、コスプレボード、ライオンボード等を手で持ち、空中で切るのはNG。
刃の切れ味が落ちたと思ったらこまめに刃を折る。

作業をはかどらせたいなら、内部に刃を6枚収納できる連発式カッター、
簡単に刃を折る事ができる刃折器を併用すると良い。

カッターナイフでは切りにくい細かな模様等を切る際はアートナイフPROを使うとよい。

**********************************************************************

型紙に開けた穴に合わせて、ペンでマーキングする。

マーキングし終わった。

裏返す。
型紙に開けた穴に合わせて、ペンでマーキングする。

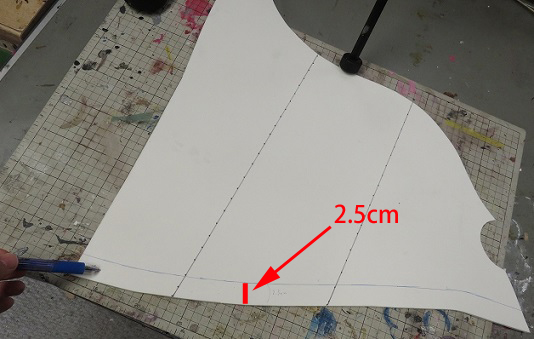

端から2.5cmの位置をマーキングする。

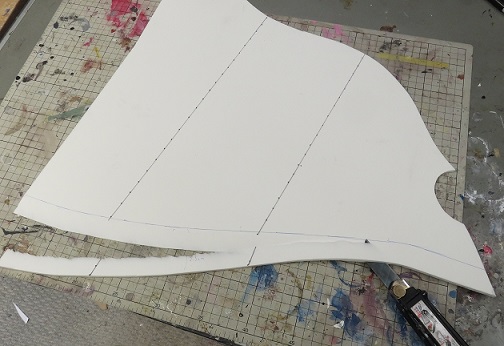

カッターナイフで切る。

切り終わった。

材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

接着面を鋭角にする為、断面をカッターナイフで斜め切りする。

液状の瞬間接着剤で接着する。
瞬間接着剤効果スプレー(アルテコスプレープライマー)も併用すると数秒で貼り付き作業がはかどる。
(使用時に蒸気が発生する場合があるが、蒸気は吸わない、目にいれない様に注意)

**********************************************************************

瞬間接着剤は平面同士の接着は容易に貼り付く。
しかし、下記の様なダーツ面等の狭い面の接着時は全然くっつかない。

そういった場合は以下に紹介するスプレーを使うとよい。
私は常用している。
動画をご覧ください。

瞬間接着剤硬化スプレー
これをふきかければ数秒で瞬間接着剤が硬化する。
100mlあれば全身甲冑1セット分、武器なら2,3本程度分使える。
420mlには細かい作業に便利な細長いノズル付き。

青いパッケージの商品(WAVE社製)は玩具屋で購入可能。
茶色いパッケージの商品(アルテコ社製)はホームセンターで購入可能。
←100ml ←180ml ←420ml

瞬間接着剤に関して
瞬間接着剤は、液体瞬間接着剤なら何でもOK。
私は100均の商品を利用。
アロンアルファなら大容量のこの商品がオススメ。

**********************************************************************

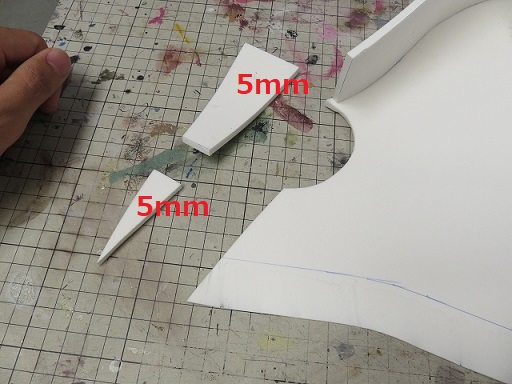

材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。
液状の瞬間接着剤で接着する。

接着し終わった。

材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。
接着面を鋭角にする為、断面をカッターナイフで斜め切りする。

液状の瞬間接着剤で接着する。

接着し終わった。

材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

液状の瞬間接着剤で接着する。

材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。
液状の瞬間接着剤で接着する。

接着し終わった。

材料を型紙の形に切る。
10mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

-------------------------------------------------------------------------------------------------------
【10mm厚COSボードを楽天で買う】

COSボード Sサイズ(450mm×600mm) 10mm厚白
価格：986円（税込、送料別) (2019/10/23時点)

COSボード Mサイズ(600mm×900mm) 10mm厚白
価格：1849円（税込、送料別) (2019/10/23時点)

COSボード Lサイズ(900mm×1800mm) 10mm厚白
価格：6274円（税込、送料別) (2019/10/23時点)

COSボード Sサイズ(450mm×600mm) 10mm厚黒
価格：1232円（税込、送料別) (2019/10/23時点)

COSボード Mサイズ(600mm×900mm) 10mm厚黒
価格：2353円（税込、送料別) (2019/10/23時点)

【10mm厚COSボードをキャラヌノで買う】

-------------------------------------------------------------------------------------------------------
【10mm厚コスプレボードをAmazonで買う】

【10mm厚コスプレボードを楽天で買う】

コスプレボード白10mm×660mm×500mm
価格：880円（税込、送料別) (2019/10/23時点)

コスプレボード　白10mm×660mm×1000mm
価格：1540円（税込、送料別) (2019/10/23時点)

コスプレボード　黒10mm×660mm×1000mm 黒だから裏塗り処理を省略出来る
価格：2486円（税込、送料別) (2019/10/23時点)

-------------------------------------------------------------------------------------------------------

液状の瞬間接着剤で接着する。

補強としてグルーガンを盛りつける。

↑ギャクヨガが愛用しているグルーガンです、口が広くてとても使いやすい！

液状の瞬間接着剤で接着する。

接着し終わった。

ハンダゴテで模様を彫る。(煙を吸わない、煙が目に触れない様に注意)

柄の組み立て
材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

液状の瞬間接着剤で接着する。

液状の瞬間接着剤で接着する。

ライター又はヒートガンで熱して曲げる。(火事に注意)

↑ギャクヨガ愛用ライター、使いやすい！ガスがなくなったらボンベで充填しましょう

芯を作る。
水道パイプ(直径 26.0cm 型式：VP20)を使う。
水道パイプを切断する。
ノコギリでも切れるが、パイプカッターで切った方が楽に綺麗に切断できる。

水道パイプの切断方法、曲げ方、ジョイント方法についてまとめた動画です、是非こちらもご覧ください。

切り終わった。

水道パイプを熱で曲げる。
パワートーチやガスコンロを使う。(火事に注意)
ライターでも曲げられるが手間はかかる。
火を使いたくなければ、ヒートガンを使うとよい。
火傷防止の為に、軍手や革手袋を着用して行う事。

↑ギャクヨガ愛用ライター、使いやすい！ガスがなくなったらボンベで充填しましょう

曲げ終わった。

材料を型紙の形に切る。
10mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

液状の瞬間接着剤で接着する。

液状の瞬間接着剤で接着する。

補強としてグルーガンを盛りつける。

液状の瞬間接着剤で接着する。

接着し終わった。

材料を型紙の形に切る。
5mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

液状の瞬間接着剤で接着する。

接着し終わった。

材料を型紙の形に切る。
30mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

カッターナイフで形を削りだす。

削り終わった。

ライターであぶってカドを落とす。(臭気を吸わない事、及び火事に注意)

液状の瞬間接着剤で接着する。

接着し終わった。

ペンで模様をマーキングする。

ハンダゴテで模様を彫る。(煙を吸わない、煙が目に触れない様に注意)

グルーガンで接着する。

接着し終わった。

トゲの組み立て
30mm厚のCOSボード、コスプレボード、ライオンボード等を切り出す。

カッターナイフで形を削りだす。

ライターであぶってカドを落とす。(臭気を吸わない事、及び火事に注意)

液状の瞬間接着剤で接着する。

たくさん作る。

液状の瞬間接着剤で接着する。

たくさん作る。

液状の瞬間接着剤で接着する。

現状。

チャンネル登録が励みになります
ギャクヨガはYouTuberとしても活動しております。
チャンネル登録者の増加はとても励みになります、登録を是非お願い致します。
↓のアイコンをクリックしてチャンネル登録を押してください。

塗装
塗装を開始する。
水で薄めた木工用ボンドを下地として塗る。
下記の様なメリットがある。

・発色がよくなる
・塗装が剥げにくくなる
・ツヤが良く出る
・塗料のノリがよくなり塗料の消費量が減る

水で薄めた木工用ボンドをハケで2,3度塗り重ねる。
1日乾燥させる。

木工用ボンドと小麦粉を混ぜる。

混ぜた物をウロコに塗る。
1日乾燥させる。
乾燥すると表面がざらつく。

ベースカラーとしてラッカースプレーで黒を塗装する。
ベースカラーとしてラッカースプレーで灰色を塗装する。

エアブラシでMr.カラーを塗装する。

↑初心者にオススメのセット、エアブラシ塗装に必要なものが一式セットになってます。
私も昔使ってました。

↑私が現在使っているハンドピースとコンプレッサー(上級者向け)

エアブラシでMr.カラーを塗装する。

エアブラシでMr.カラーを塗装する。

エアブラシでMr.カラーを塗装する。

エアブラシでMr.カラーを塗装する。

筆でMr.カラーをドライブラシ塗装する。

ドライブラシ塗装は筆で簡単にできる。
詳細はこちらを読むか動画でご覧ください。

ビン入りのMr.カラーを塗る際は、筆、調色用のシリコンカップ(乾燥後に剥がせるので便利)、調色用スティック、
うすめ液(洗浄も行える)があればよい。

塗装後
合皮を切り出す。
