戦国BASARA
竹中半兵衛の関節剣の作り方



材量
[型紙作り用材料]
工作用紙 5枚

[主材料]
[Main materials]
COSボード、コスプレボード等
→1.5mm厚又は2mm厚 90cm X 10cm
→5mm厚 90cm X 20cm
→→当作例はCOSボードを使用した。全て白のノーマルタイプを使用。ハードタイプやシール付は未使用。
工作用紙4枚
ボンドG10又はG17 100ml
・合皮 100cm X 50cm
・紐 2m
・銀テープ 1ロール

[塗装用材料]
[Painting materials]
1.下地が造形ベースの場合
造形ベース 50ml
・ハケ 1個
・水 少量
・紙コップ、お椀等の容器 1個
・ラッカー塗料(Mr.カラーラッカースプレー) 適量※

2.下地がジェッソの場合
ジェッソ 50ml
・ハケ 1個
・ラッカー塗料(Mr.カラーラッカースプレー) or アクリル絵の具 適量※

3.下地がガイアスプレーの場合
ガイアスプレー 50ml
・ラッカー塗料(Mr.カラーラッカースプレー) 適量※

4.下地が水で薄めた木工用ボンドの場合
・木工用ボンド 50ml
・ハケ 1個
・水 少量
・紙コップ、お椀等の容器 1個
・ラッカー塗料(Mr.カラーラッカースプレー) 適量※

5.下地が薄めたGボンドの場合
ボンドG10又はG17 50ml
ラッカー薄め液 50ml
・ハケ 1個
・紙コップ、お椀等の容器 1個
・ラッカー塗料(Mr.カラーラッカースプレー等) 適量※

材料費
2000円

道具
・筆記用具(鉛筆、消しゴム、ボールペン、マジック、定規)
・ハサミ
カッターナイフ等(特選黒替刃刃折器も使う事を推奨)
カッターマット
グルーガン本体
ライター
マスキングテープ 1個
筆等の塗装用具

あると便利な道具
デザインナイフ、アートナイフPRO
アルテコスプレープライマー

制作時間
6時間

スペック
-

型紙データ
PDF形式(A4サイズ)

・パソコンでの印刷の仕方はこちらをご覧下さい。
・スマートフォンでの印刷はセブンイレブン店頭のマルチコピー機をご利用下さい、印刷手順はこちら
・印刷後、スプレーのりで画用紙等に貼り付けると使いやすくなります。
・型紙中のx1、x2といった記載はパーツの切り出し枚数です。
(両肩、両足必要等の場合は2倍の枚数を切り出してください。)
・型紙中の2mm、5mmといった記載はCOSボード、コスプレボード等の厚みです。

作業時の注意
-シンナーを含んだ物(ボンドG17やボンドG10ラッカー薄め液等)やスプレーを使う際は換気をよくすること。
下記の様な防毒マスクを着用する事。ギャクヨガはスプレー塗装時等はマスクは絶対つけてます。

↑マスク本体とフィルター(こちらの本体にはフィルタは付いてないのでセットで買うこと)

-材量等を火であぶる際は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事。

-材料等をハンダゴテで掘る場合は、換気をよくすること。
また、煙を吸わない事、煙を目にいれない事。

-塗料、シンナー、ボンドG17やボンドG10等燃えやすい物の近くで火を使わない事。

-工具は使い終わったらコンセントを抜く事。

-材料や道具のラベルを読み、使い方を理解する事。

-最後に
作業には危険の伴うものもあります。「これは危険で難しそうだ、これは真似できそうにない」と思ったものは
無理せず省略等しましょう。作業中に何かしら事故が起きても当方では責任を負う事はできません。
あくまでご自身の判断による作業をお願い致します。



型紙を作る
刃部分から作成。
工作用紙でくみ上げていくことにする。
まずは型紙作り。


ご支援のお願い
ギャクヨガがあなたの制作の支援になりましたら、
ギャクヨガをご支援いただけると助かります(*^^*)


Amazon商品を当方まで送る事ができます、材料等まとめてます。
ご支援者様には、直筆サイン入り名刺とお手紙を送らせて頂きます。
総額5000円以上のご支援にはオリジナルグッズ※後述を返礼させて頂きます。


メッセージ付きの投げ銭サービス、登録不要で55円から手軽に支援できます。
クレカ、GooglePay決済対応。
1000円以上のご支援には、直筆サイン入り名刺とお手紙を送らせて頂きますので、
メッセージにご住所とお名前をご記入下さい。
(1000円未満の場合はweb上での手書き御礼を掲載させて頂きます)
5000円以上のご支援には更にオリジナルグッズ※後述も送らせて頂きます。
頂いたご支援金は材料購入等に使わせて頂きます。

※オリジナルグッズについて
ご支援が総額5000円、総額15000円、
総額25000円、総額35000円、
総額45000円、到達ごとに1点づつお送り致します。全て中身は別の物です。
(それ以上は現状準備してませんが、もしその際は更に1万円ごとに何か用意します)
1度のご支援でのまとめてでの金額ではなく、何度かご支援頂いた方はその合計額と
させて頂いております。

以下、御礼。
2020年11月25日
OFUSEを通じて投げ銭のご支援頂きました。
有難うございましたm(_ _)m
参考になった様でしたら嬉しいです(*^^*)


2020年11月21日
OFUSEを通じて投げ銭のご支援頂きました。
有難うございましたm(_ _)m
子供さんの発表会のお役に立てそうで嬉しいです、是非素敵な発表会になるとよいですね♪
制作がんばってください、応援してます(`・ω・´)ゞ
お礼のお手紙を送りたいのでもし見ていたら→までお返事ください。Mail



2020年11月04日
Amazonほしいものリストを通じスティックのり、
修正テープ、ミシン針をご支援頂きました。
mi-mayu_mayuさんありがとうございました、
よく使うものなので早速明日から使わせてもらいます(*^^*)


他にも多くの方々からのご支援ありがとうございました。過去のご支援へのお礼はこちら。

組み立て

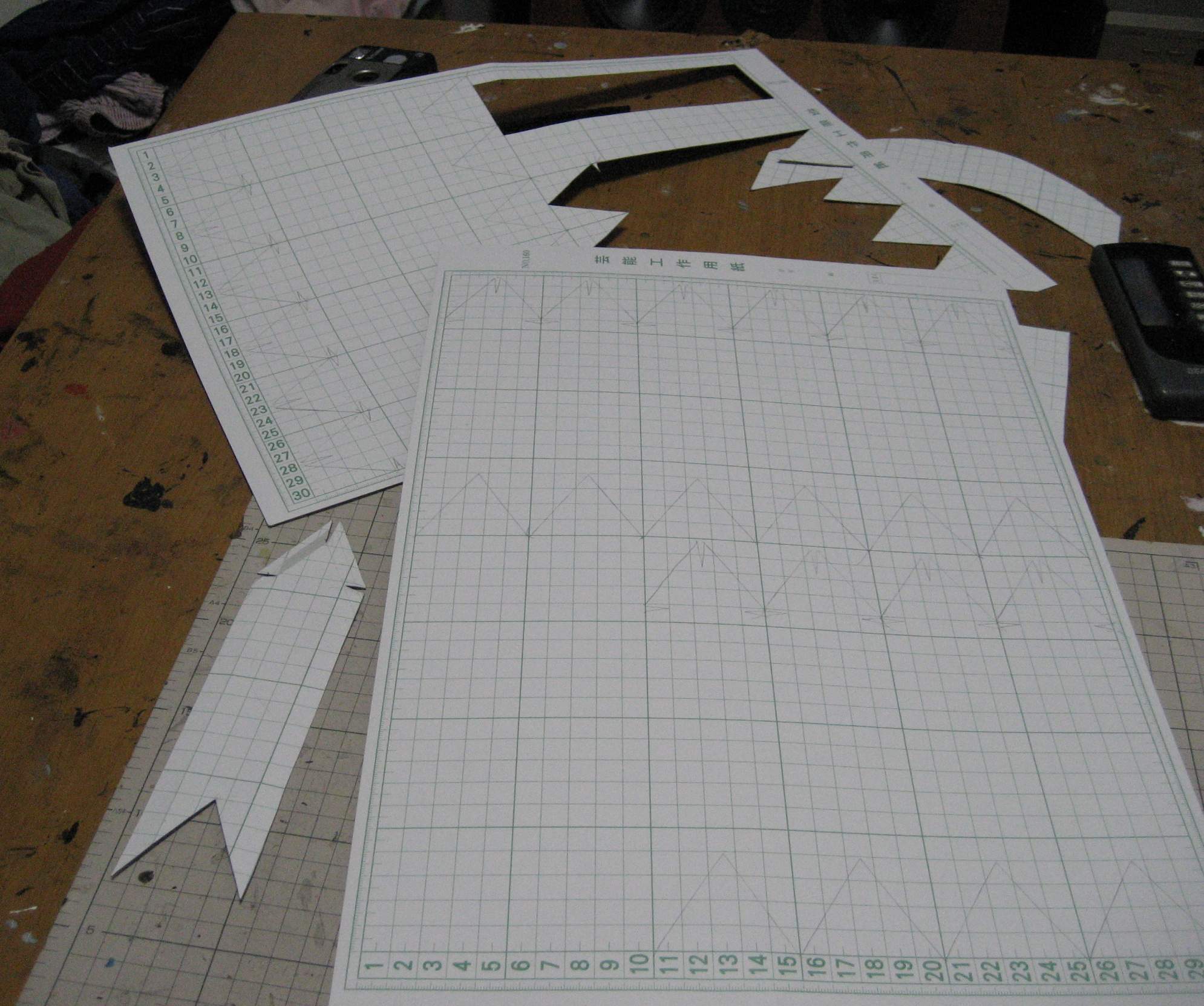

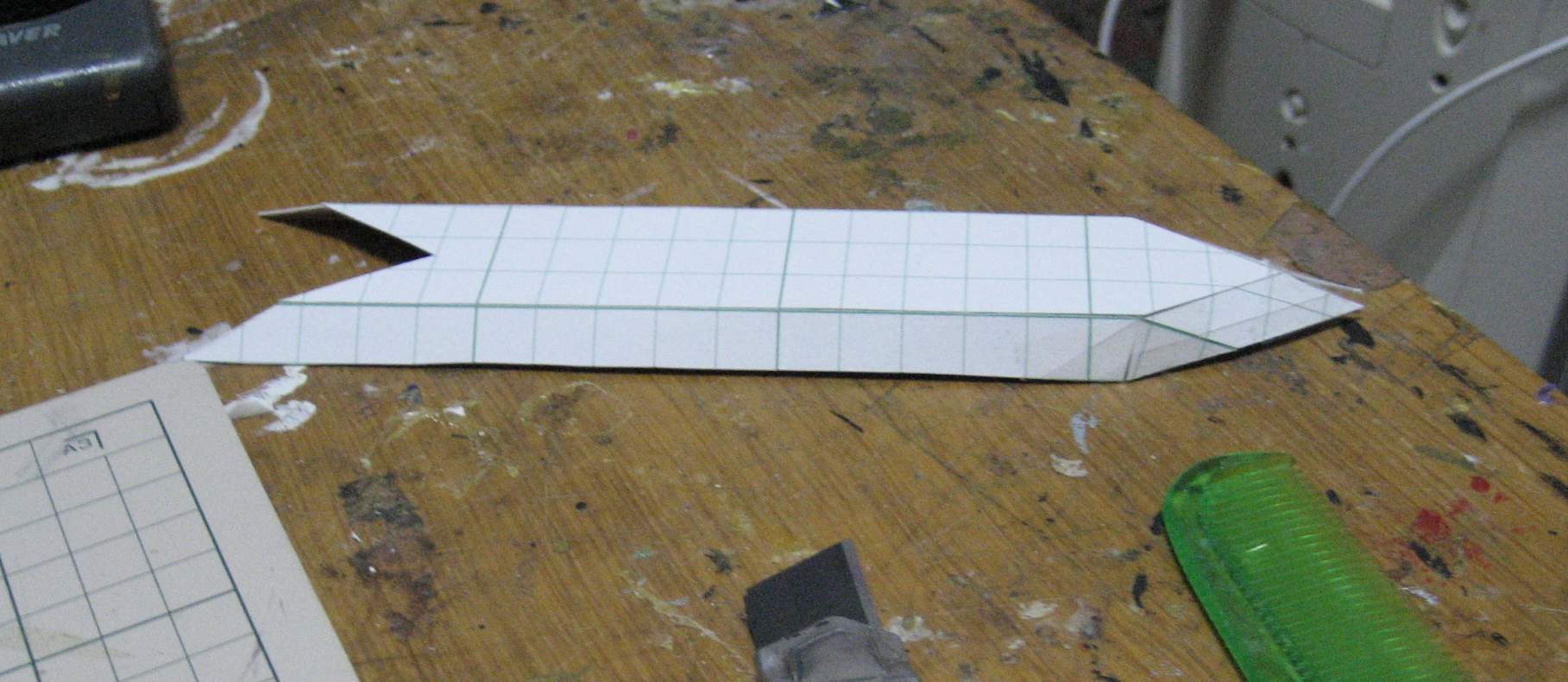

型紙が完成したので、工作用紙にマーキング。

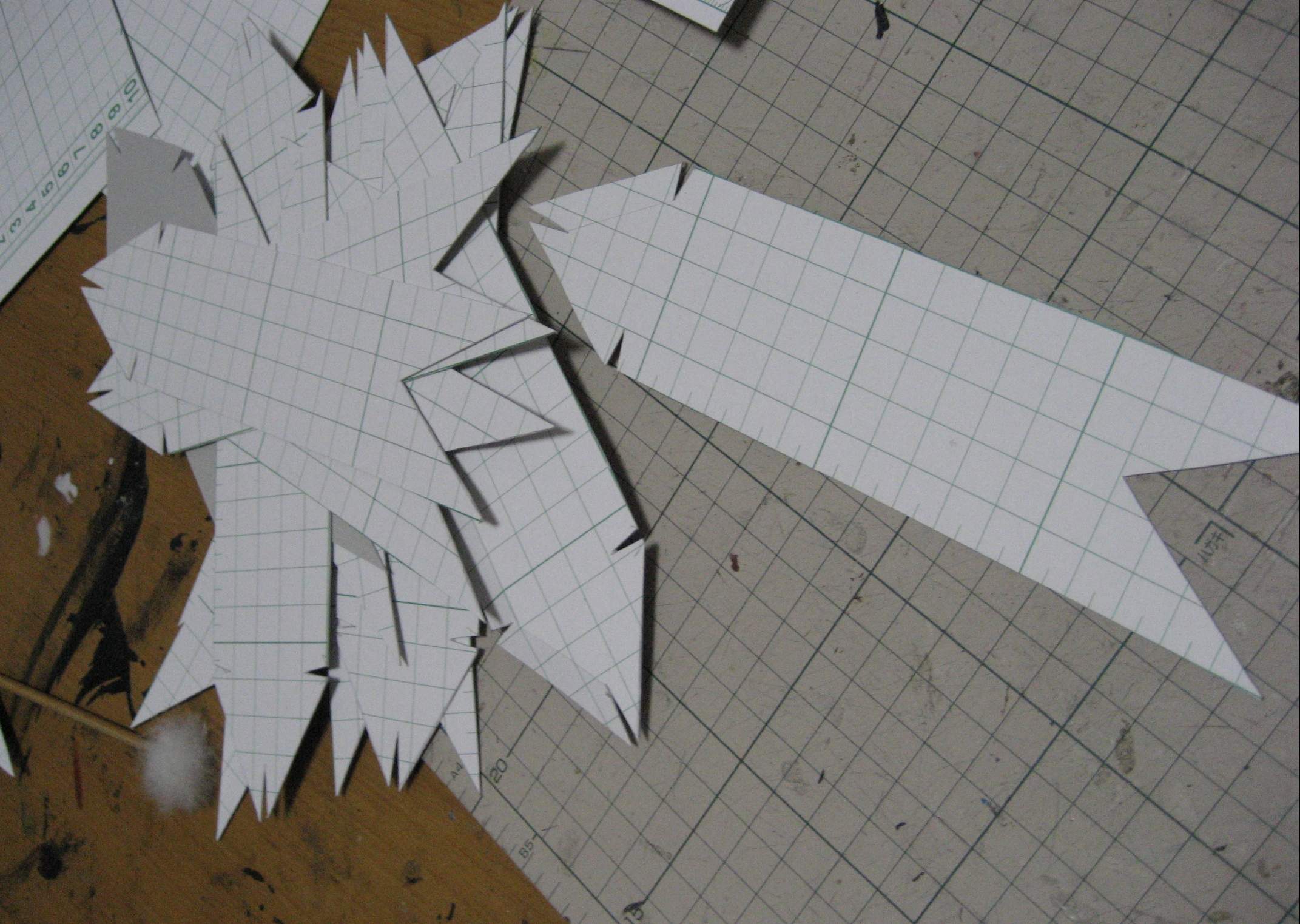

切り終わった。

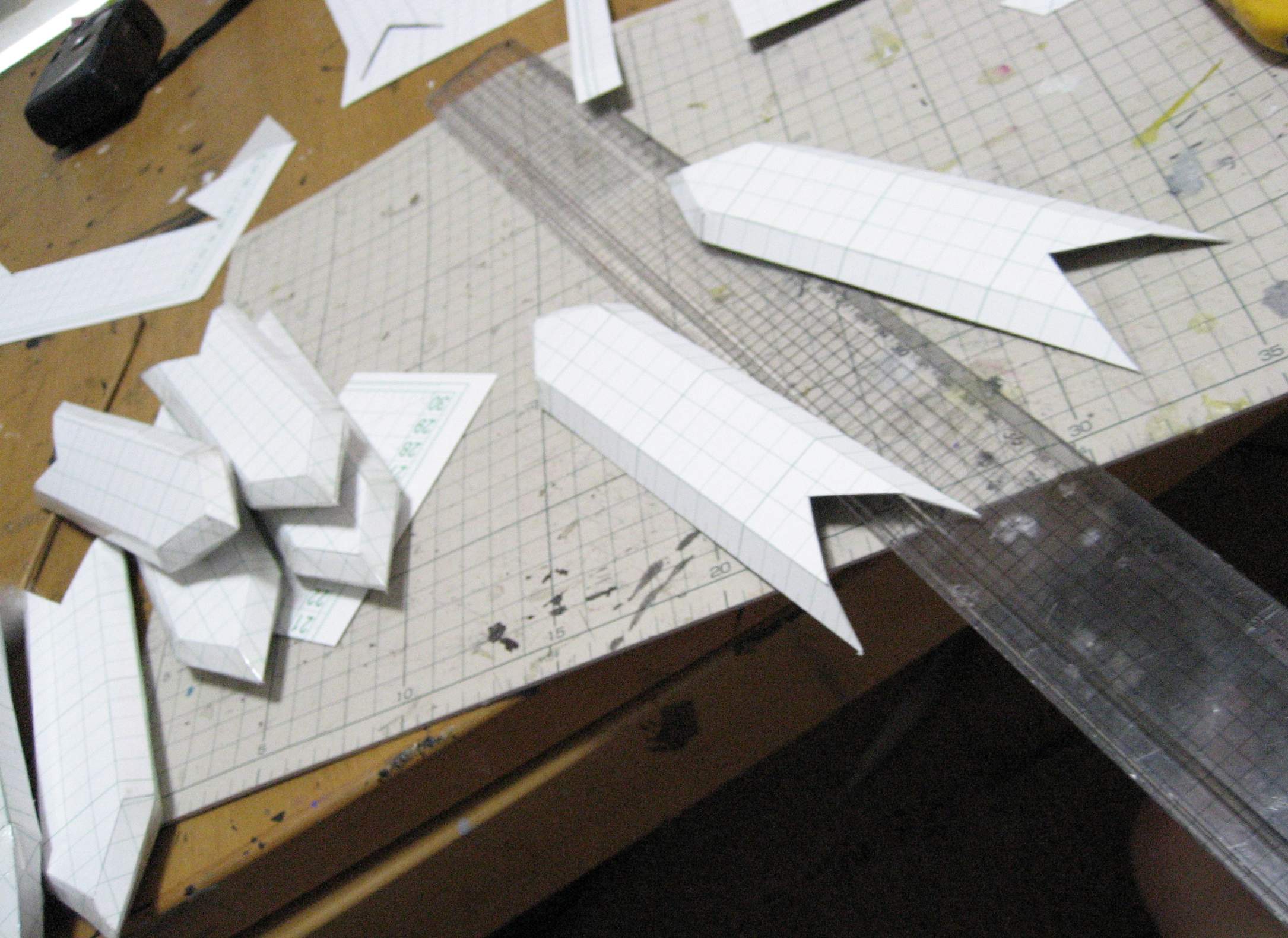

セロハンテープ使って、ダーツ部分を接着する。(画面右の2個のやつ)
そして2枚分を張り合わせて1個の刃間接とする。(画面左に積んであるやつ)


中途半端なとこまで作って疲れたので、布団に倒れこんだ。

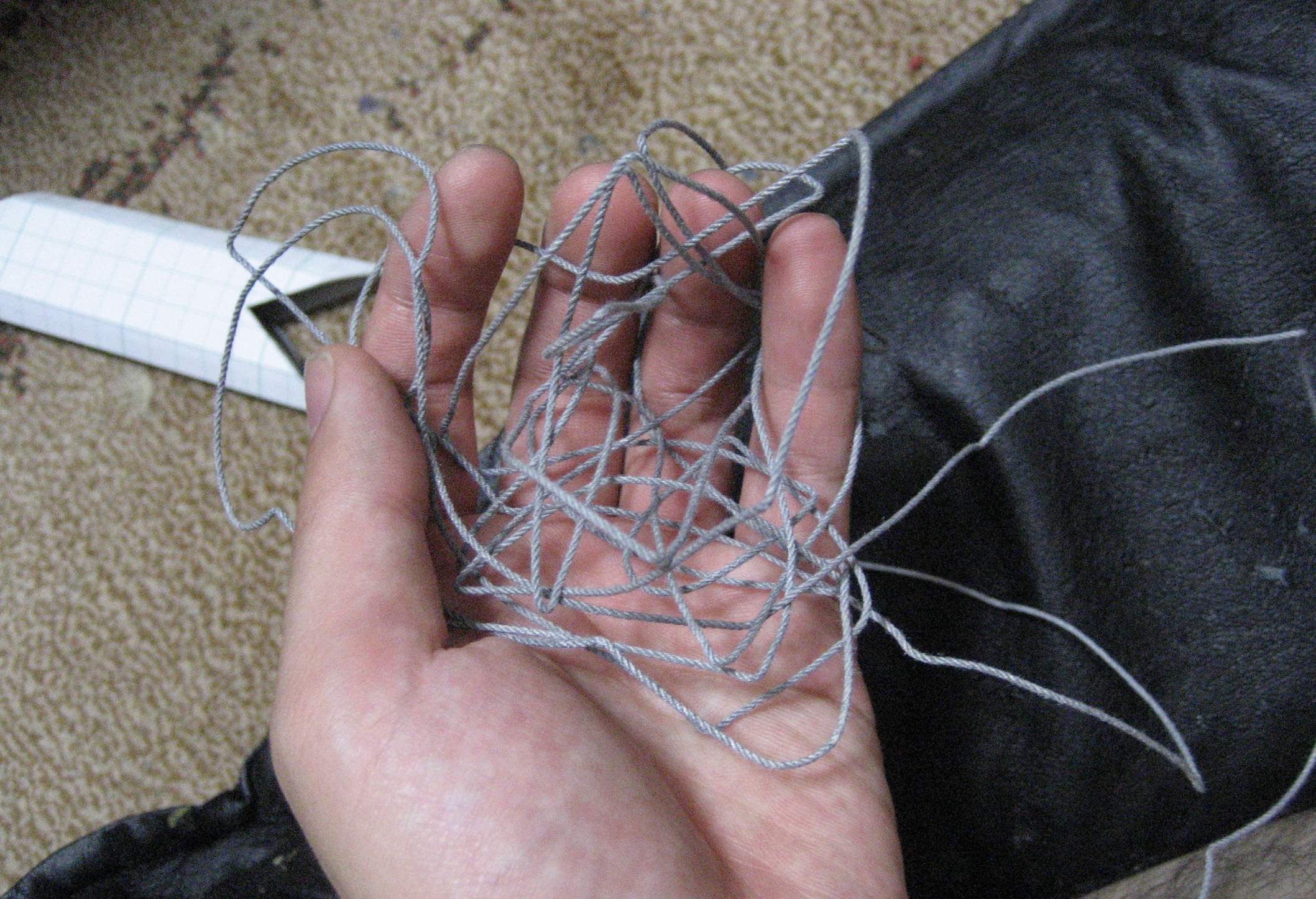

間接つないぐための糸。
タコ糸を利用。
そのままでは白色でおかしいので、MR.カラーの銀色を塗っておいた。


色付け。

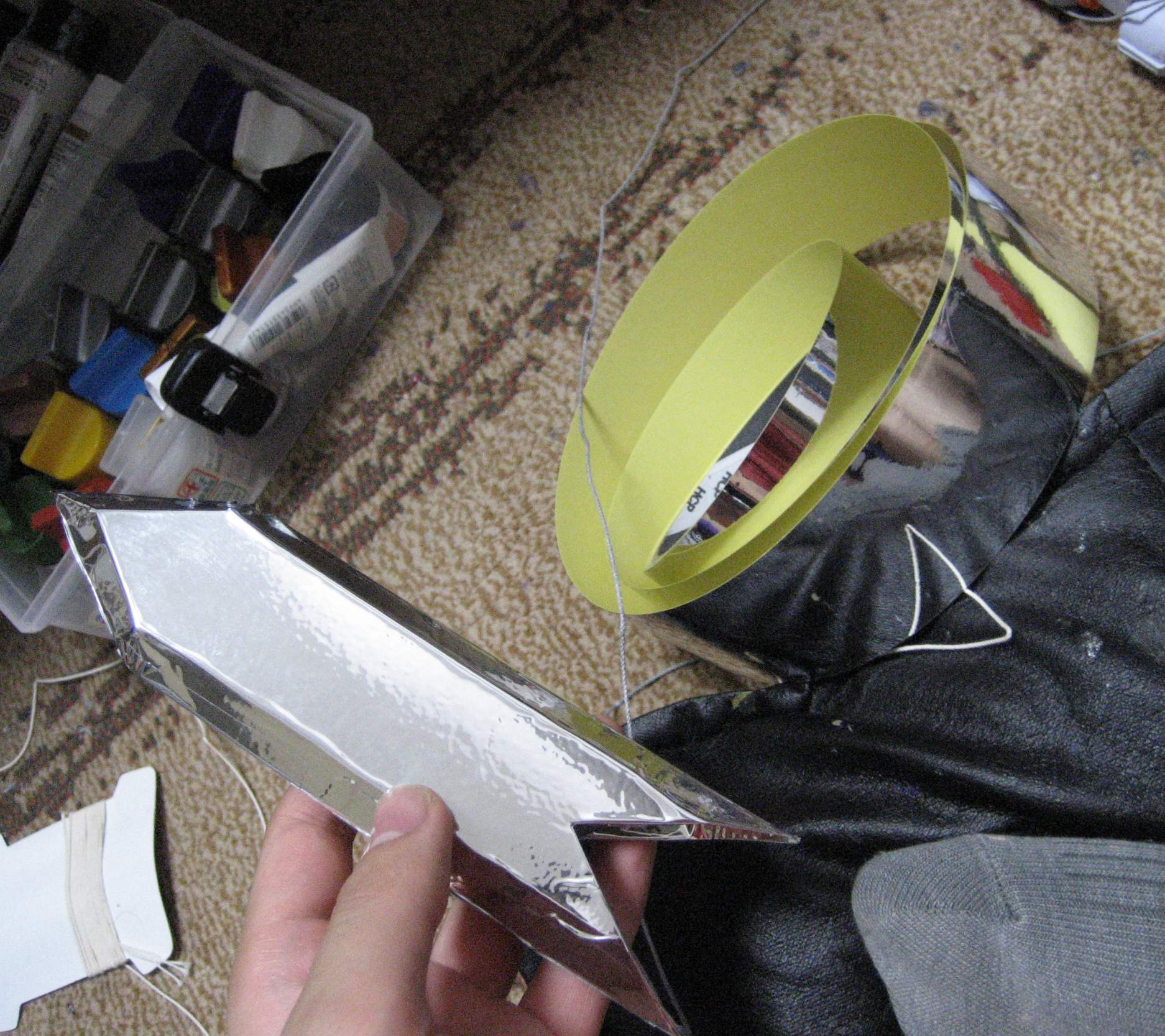

銀色のテープ(ハンズで10m500円でうってた)を貼り込むことにした。
テープを貼り込む事による、パーツが分解してしまうの防止にもなる。


尚、先端部の内側の先っぽにホットボンドでさっきのタコ糸を固定しておいた。
(残りの間接は順次後で通していく。)


刃の中央の黒い部分。

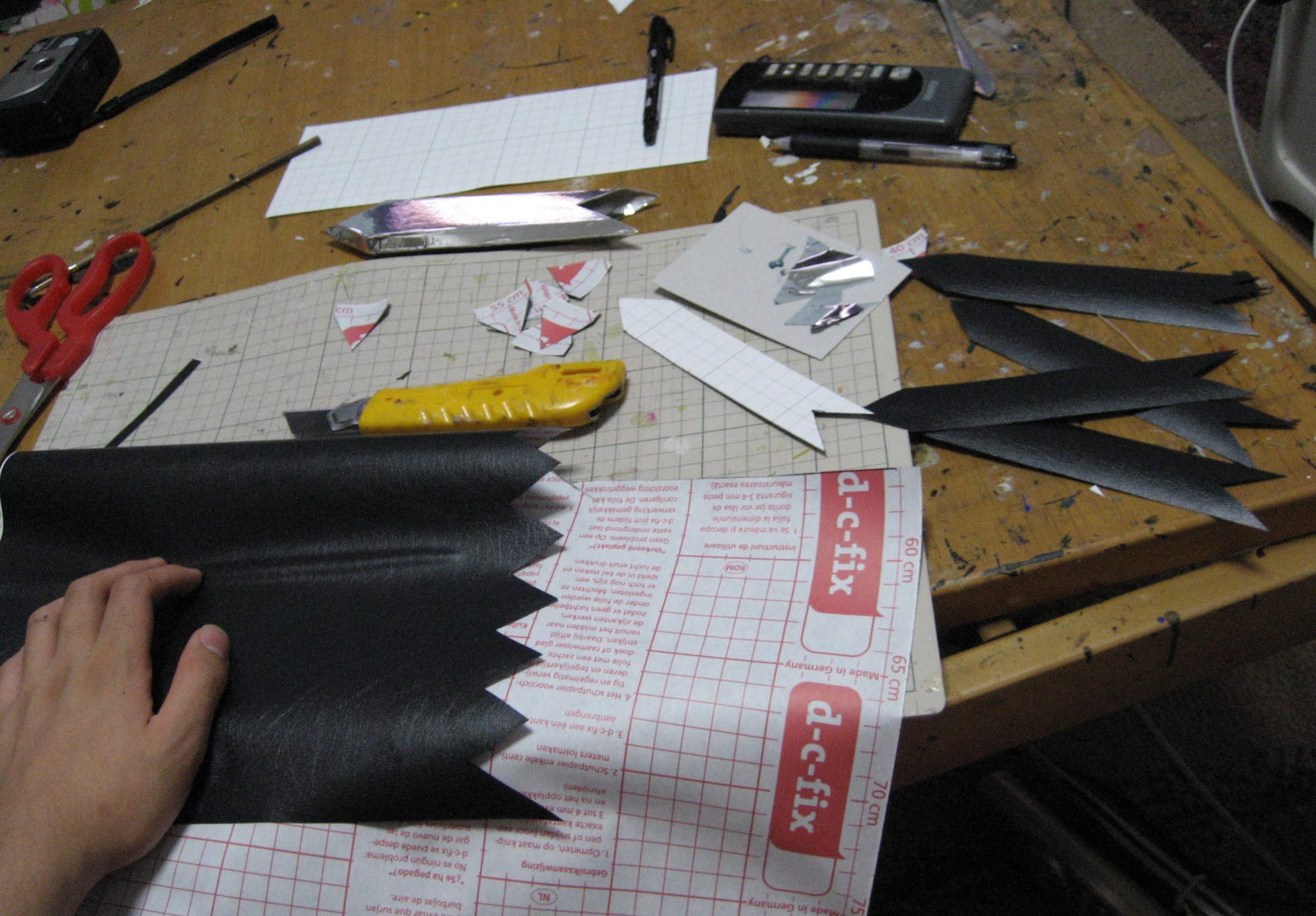

これは合皮の後ろが粘着面になっている物を利用した。

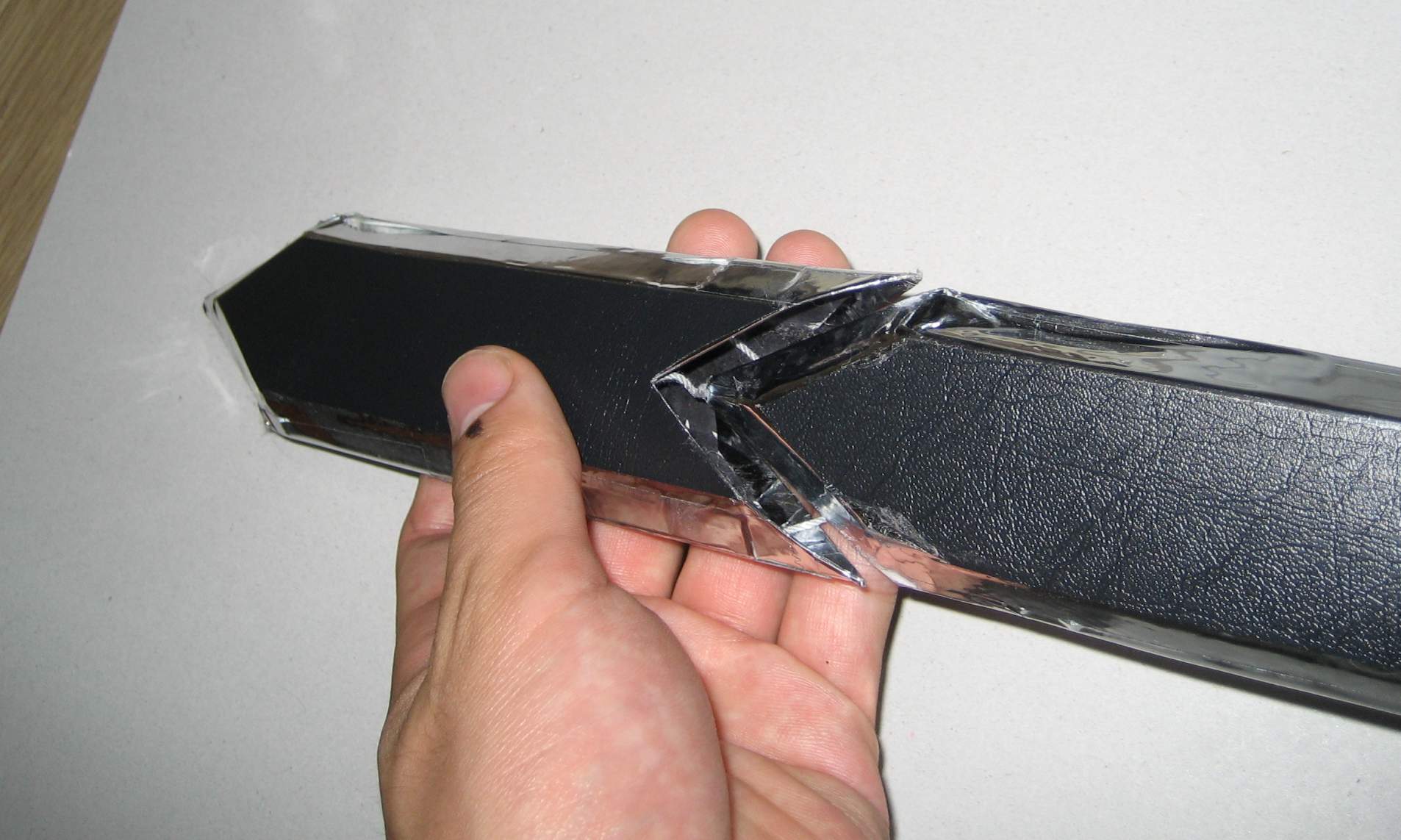

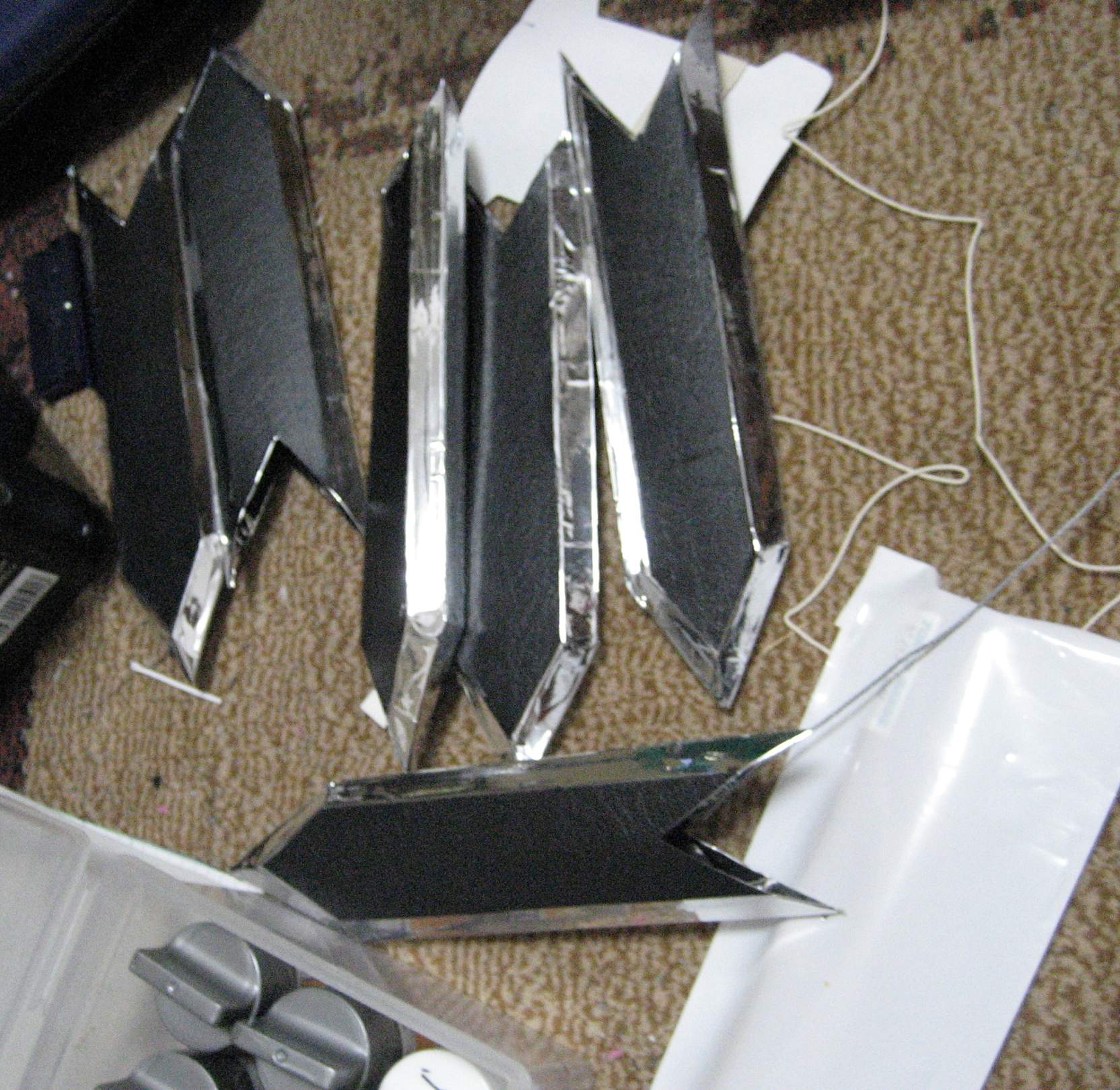

↑で切り出した粘着面付き合皮を貼り付けた。


刃部分は一式できたので、タコ糸使って一つにつなげていく作業。

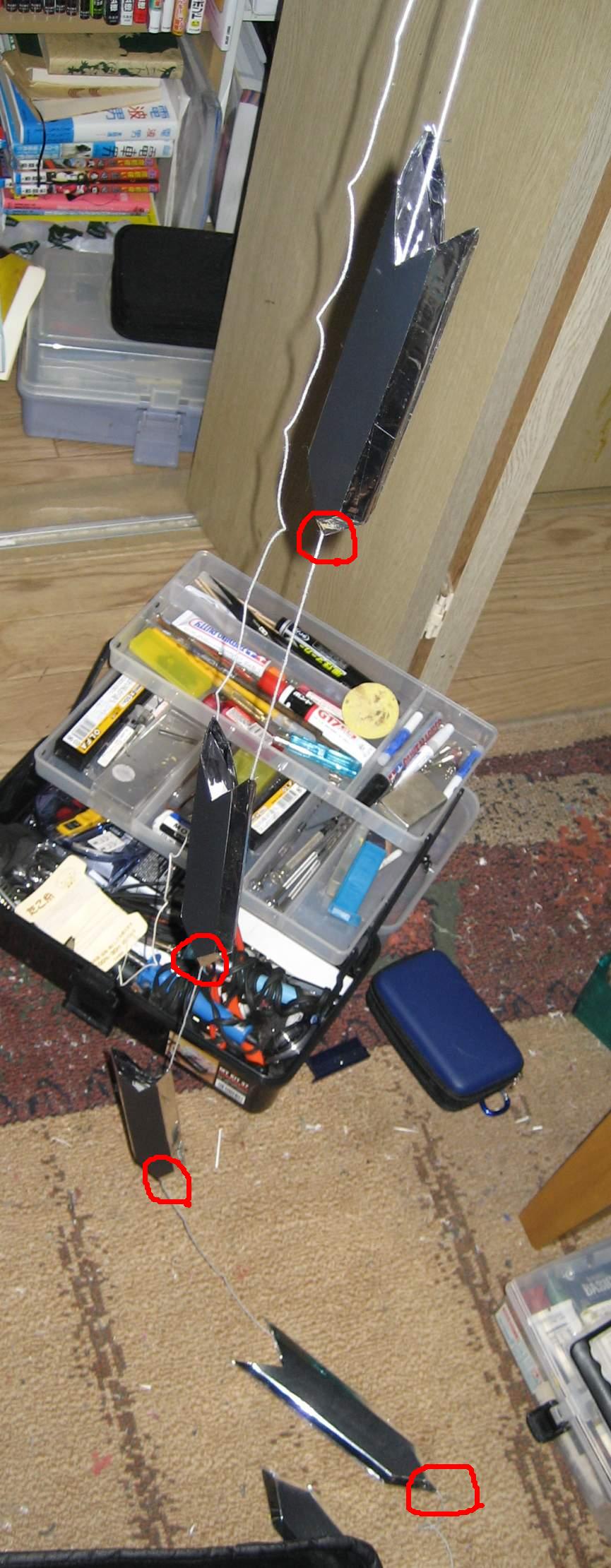

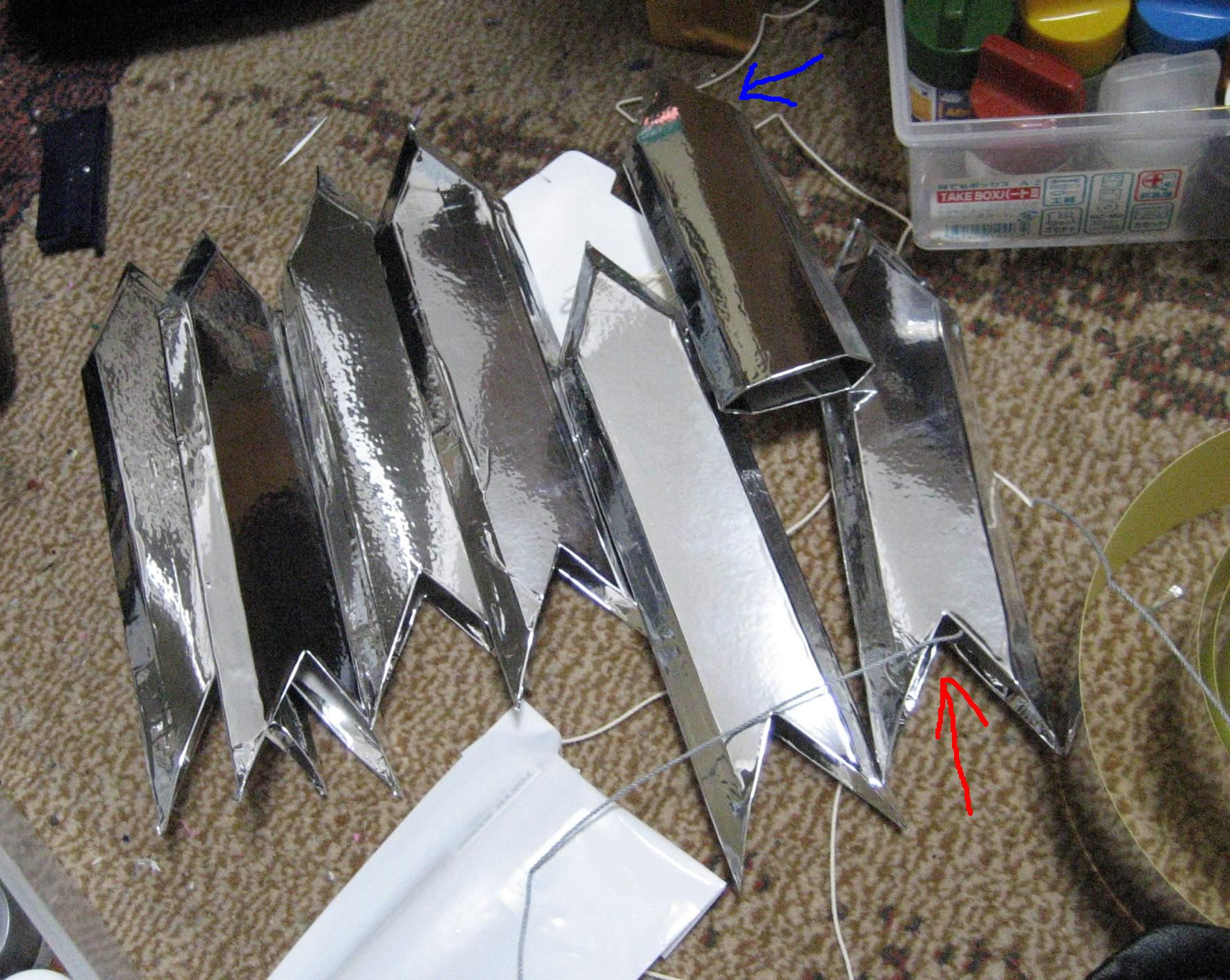

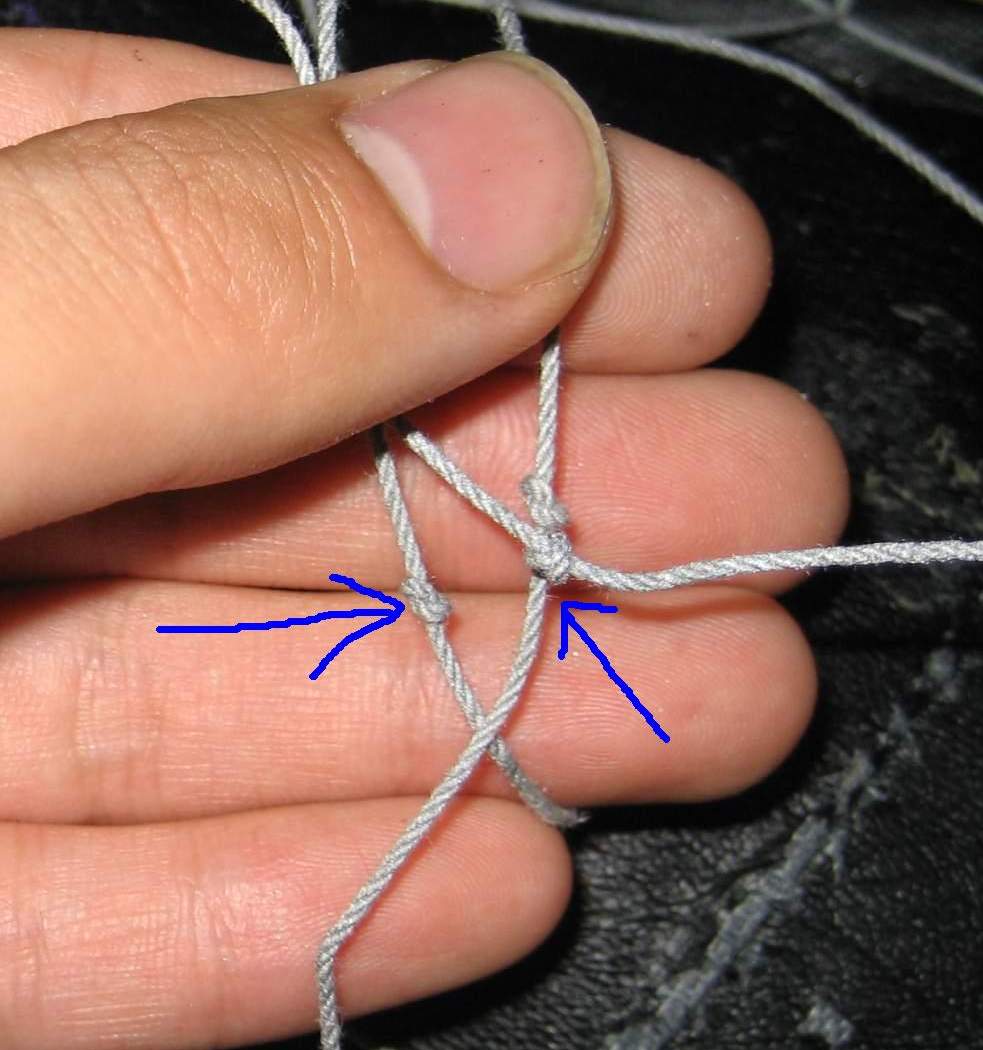

タコ糸を35cmごとに結び目を作っていく(青矢印部分)
この結び目で刃間接を1個1個固定してくのである。


刃間接の先端部分をハサミで軽く切って穴あけて、そこにタコ糸通す。
そして結び目と穴を瞬着で固定していく。(赤丸でかこんだ部分)
これで全てが繋がった。


刃は一式できたので、柄作成。

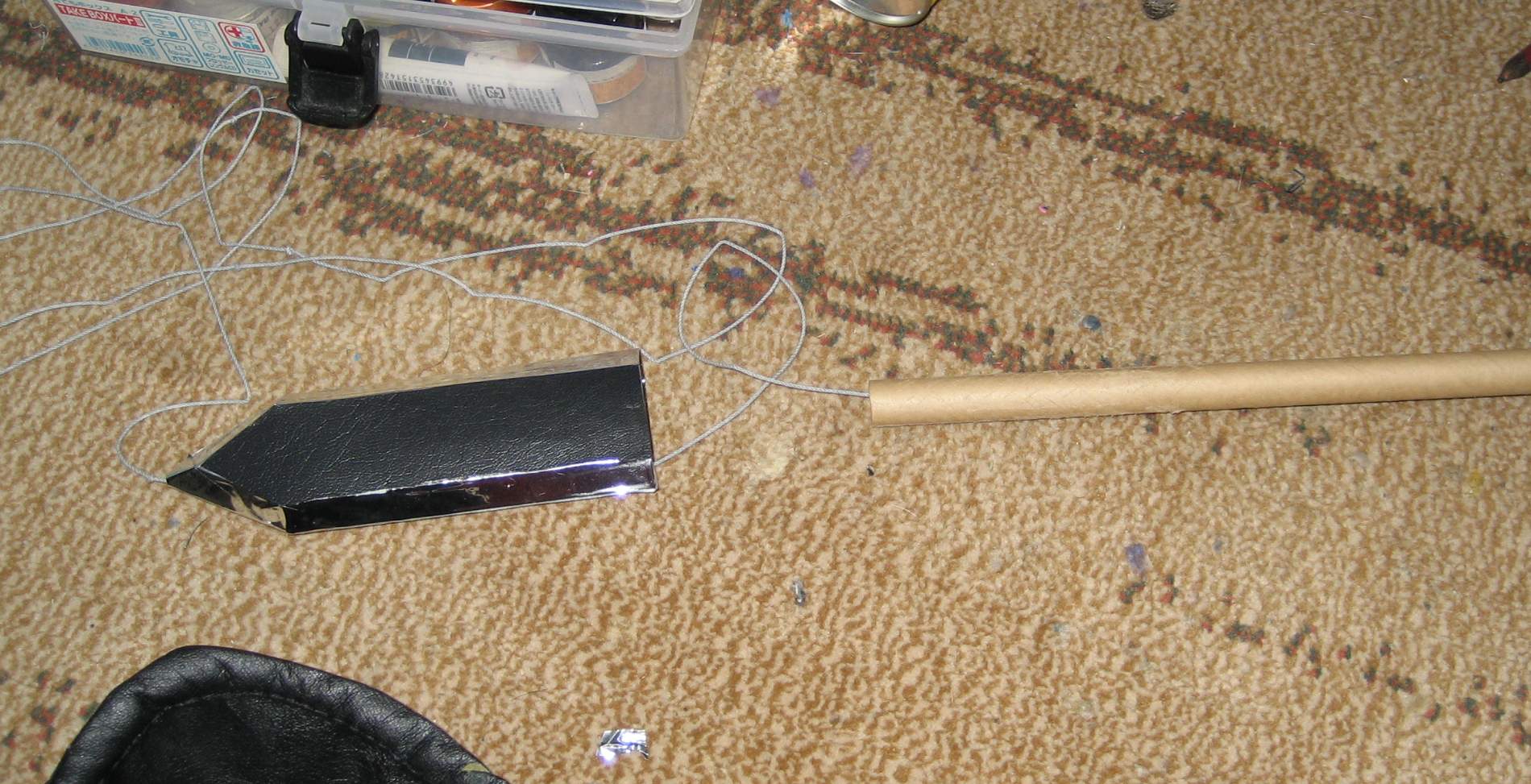

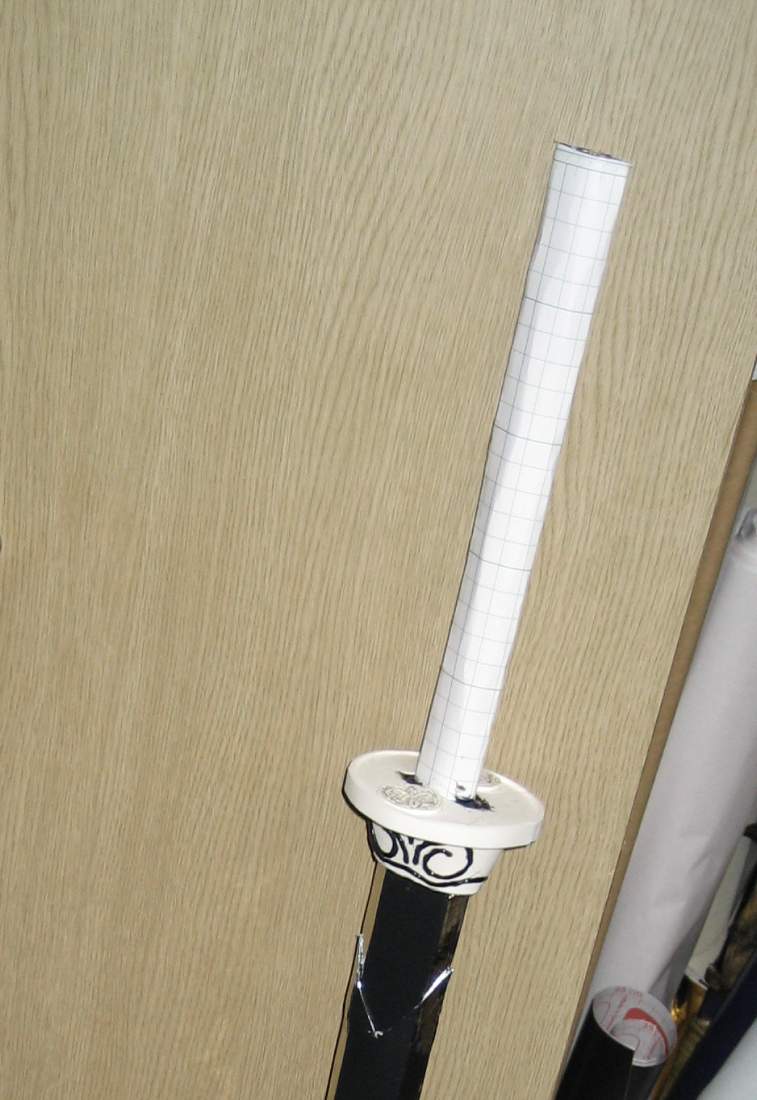

まずは持ち手の芯として、ハンズにうっている紙の筒の細いのを、
一番端っこの刃間接の中に押し込む。はずれてこない様にホットボンドを塗りこみながら。
尚、タコ糸のはしっこは芯の中に入れて、その中でホットボンドで固定しておいた。


で、鍔(つば)の部分の作成。

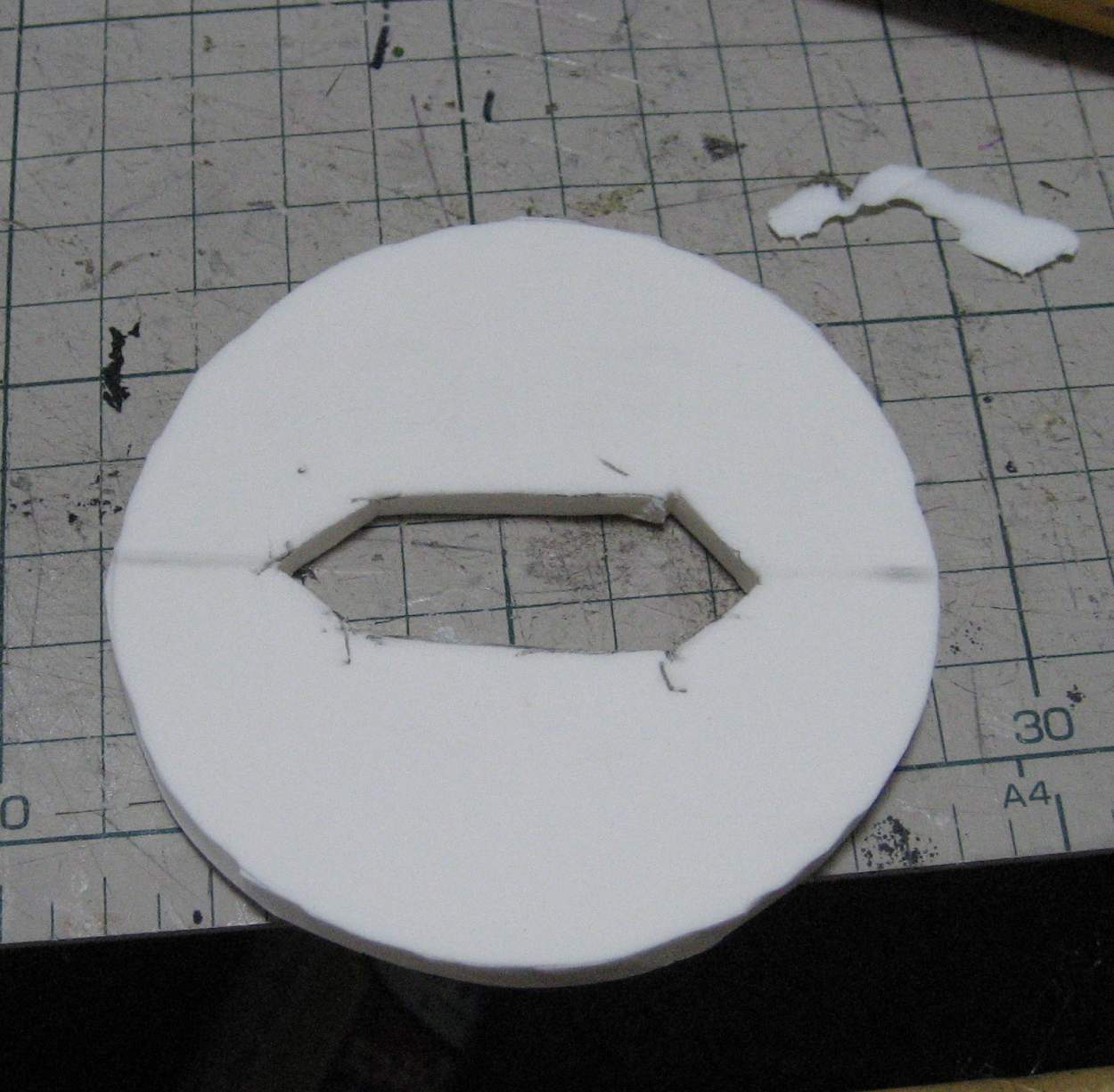

5mmライオン切り出して、↑の刃がさしこめる様に切れ目を入れた。


家紋をプリントアウト。
プリントアウトしたものの中央の白い部分をくりぬいて、それにあわせて線引けるとこは線引く。
引けない細かいところは見ながら引く。

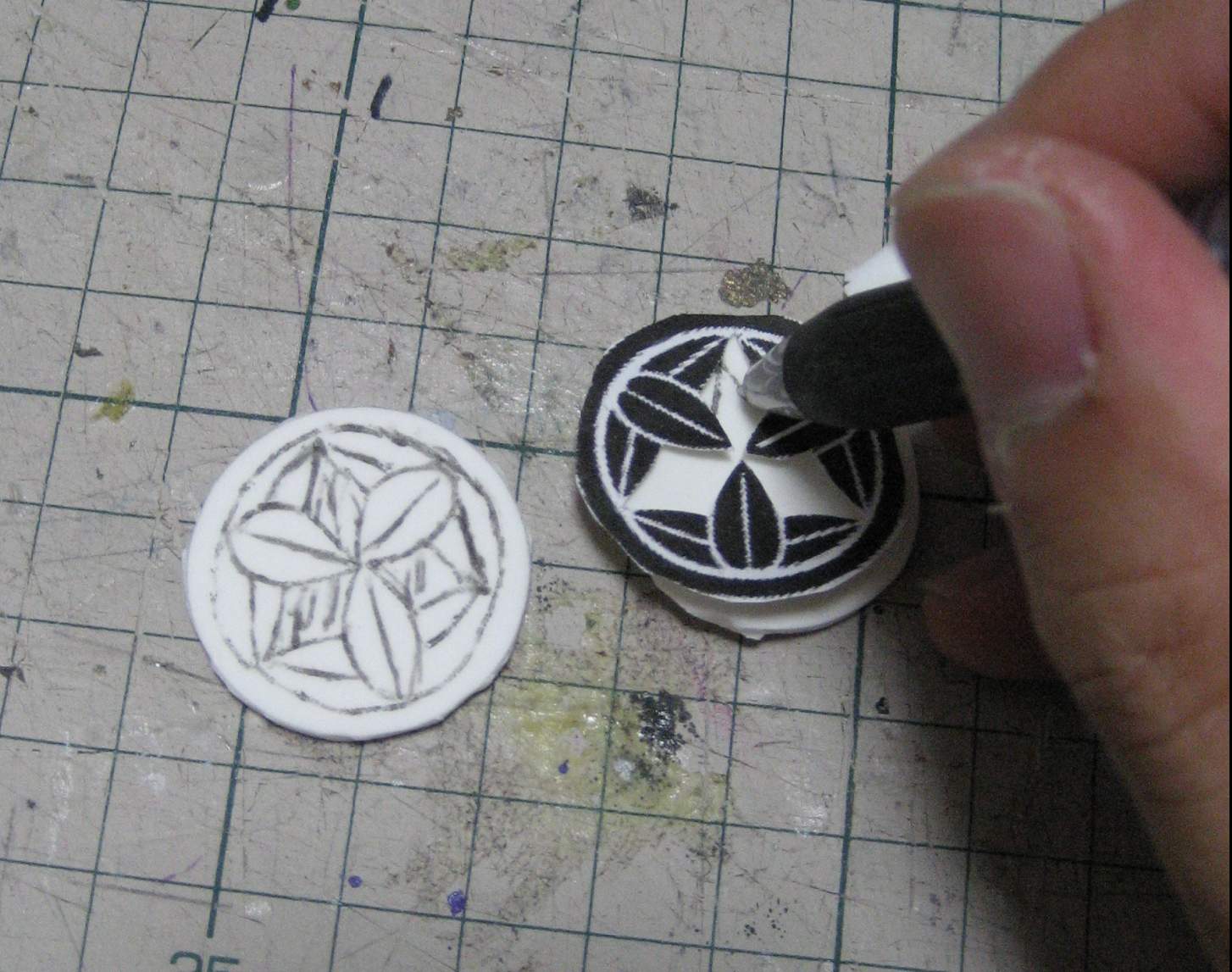

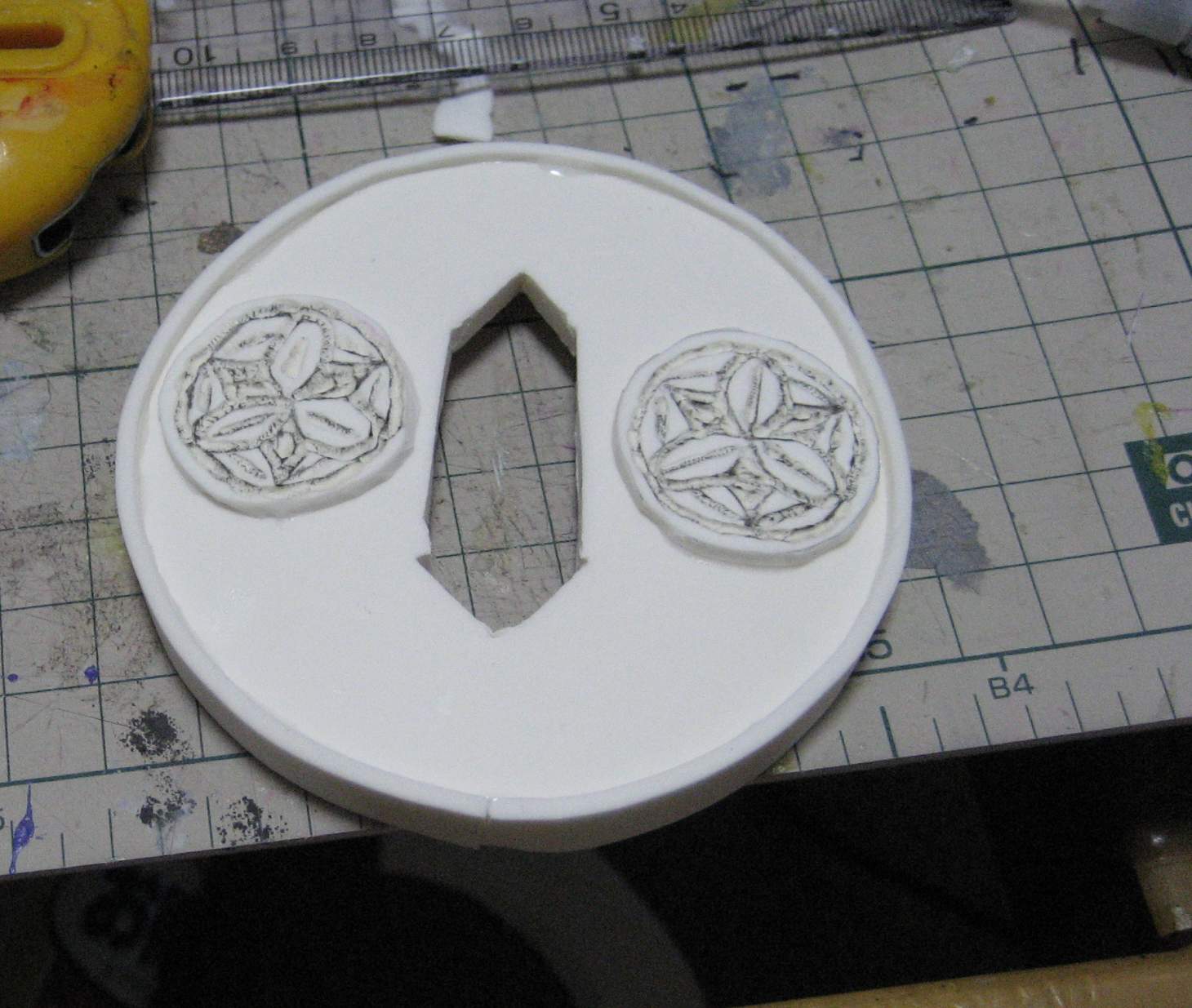

マーキングした線をもとに細めの半田ゴテで家紋の模様をほりこんだら、
鍔に瞬着で貼り付け。
あわせて鍔の周りに2mmライオンを貼り付けてフチドリをしておいた。

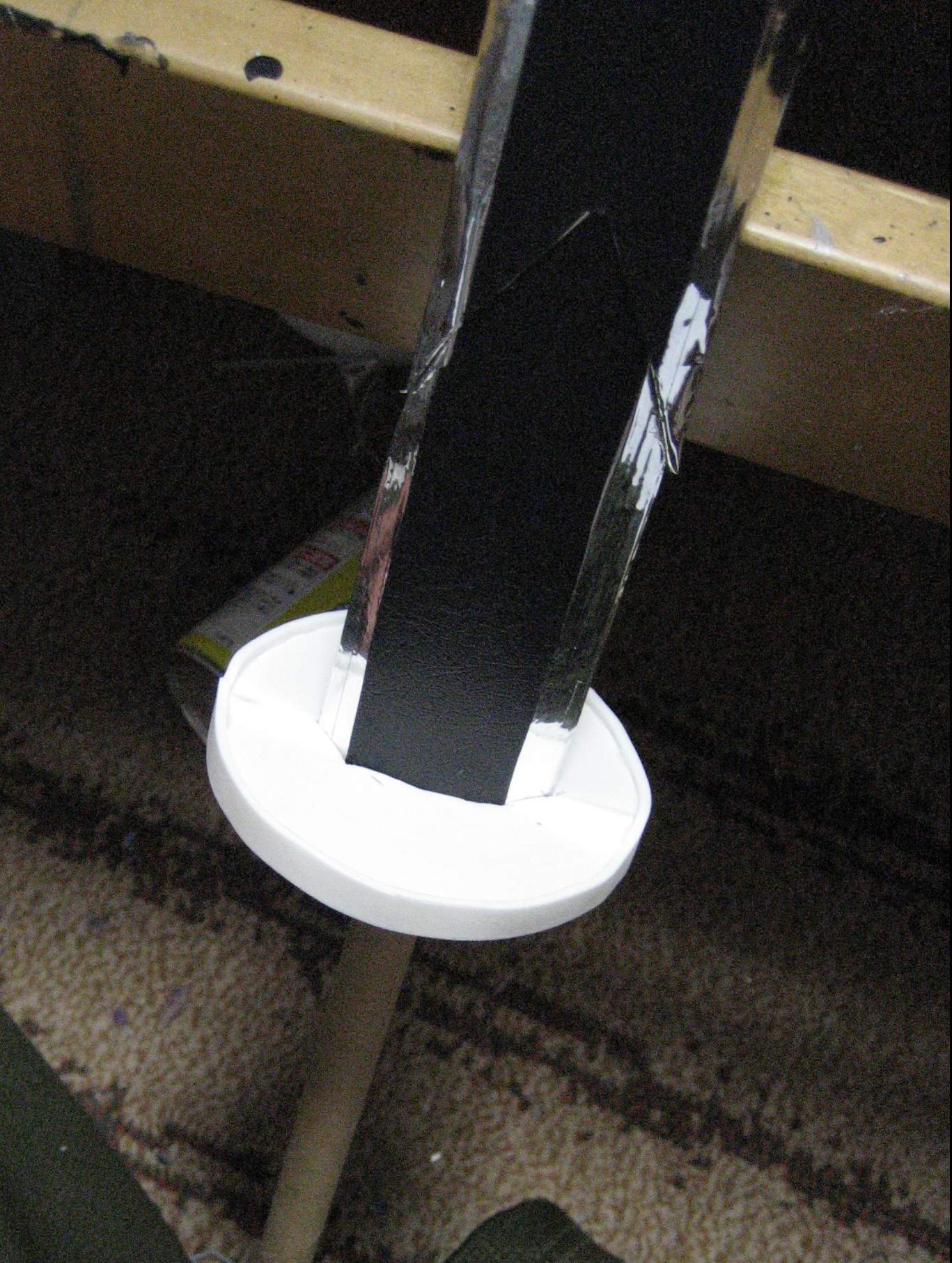

鍔を刃の根元にさしこんで瞬着で固定。

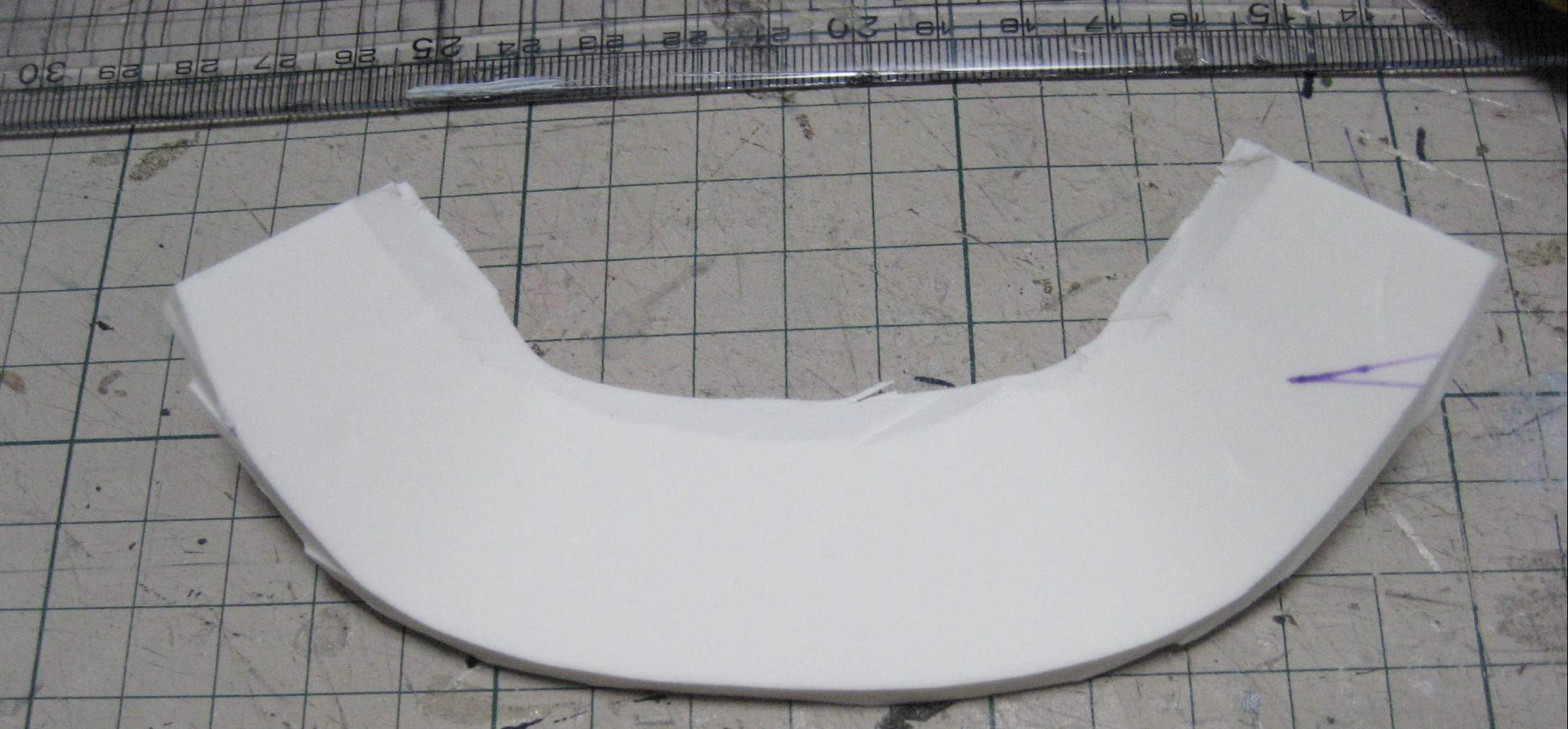

刃の根元にくっついている装飾部分。
瞬着でくっつけたあと、ホットボンドで模様かいておいた。

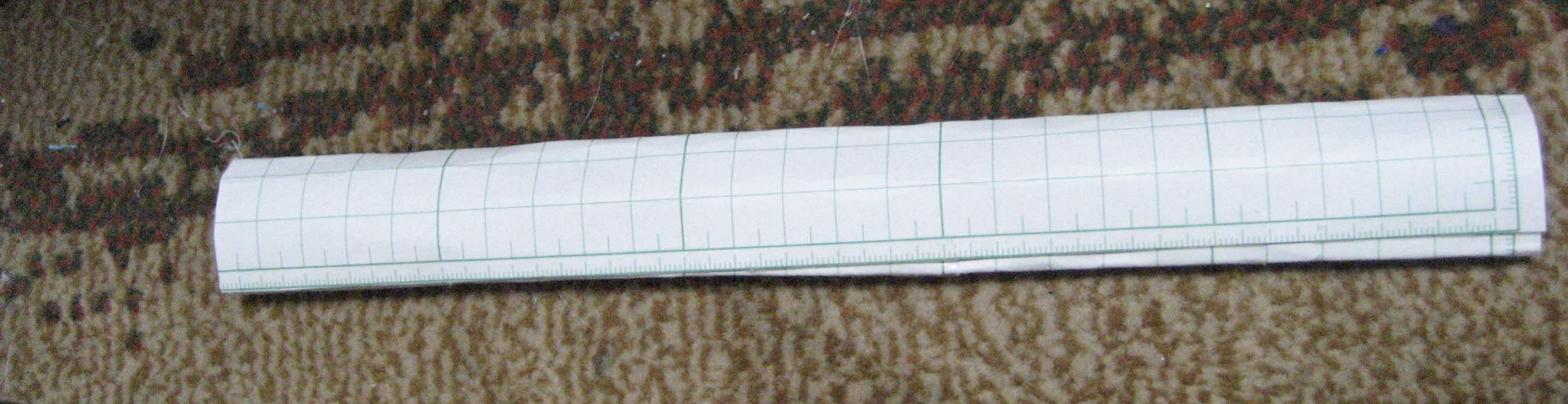

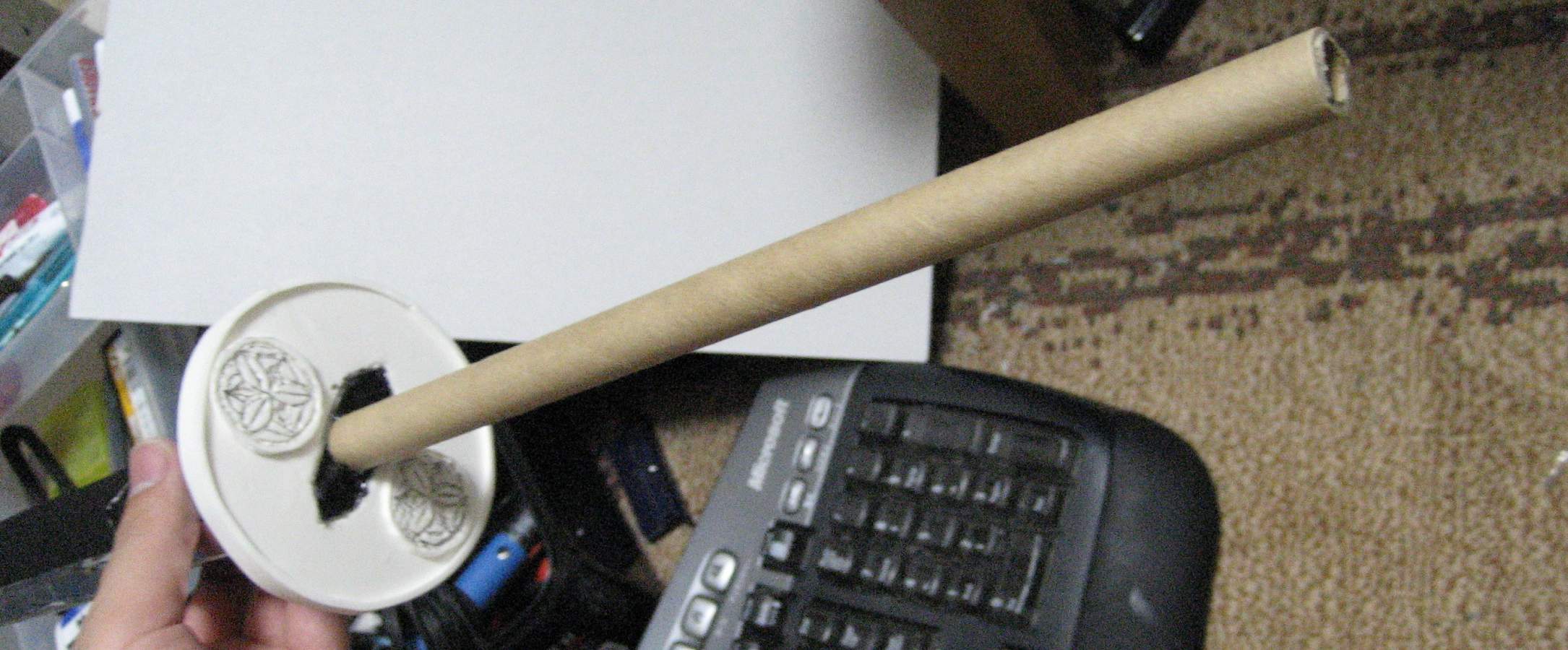

持ち手の部分がただの棒のままではいくらなんでも細すぎなので、
工作用紙を適度な形に巻いた物をはりつけることにする。


ホットボンドも塗りつけながら、棒の部分に押し込んだ。

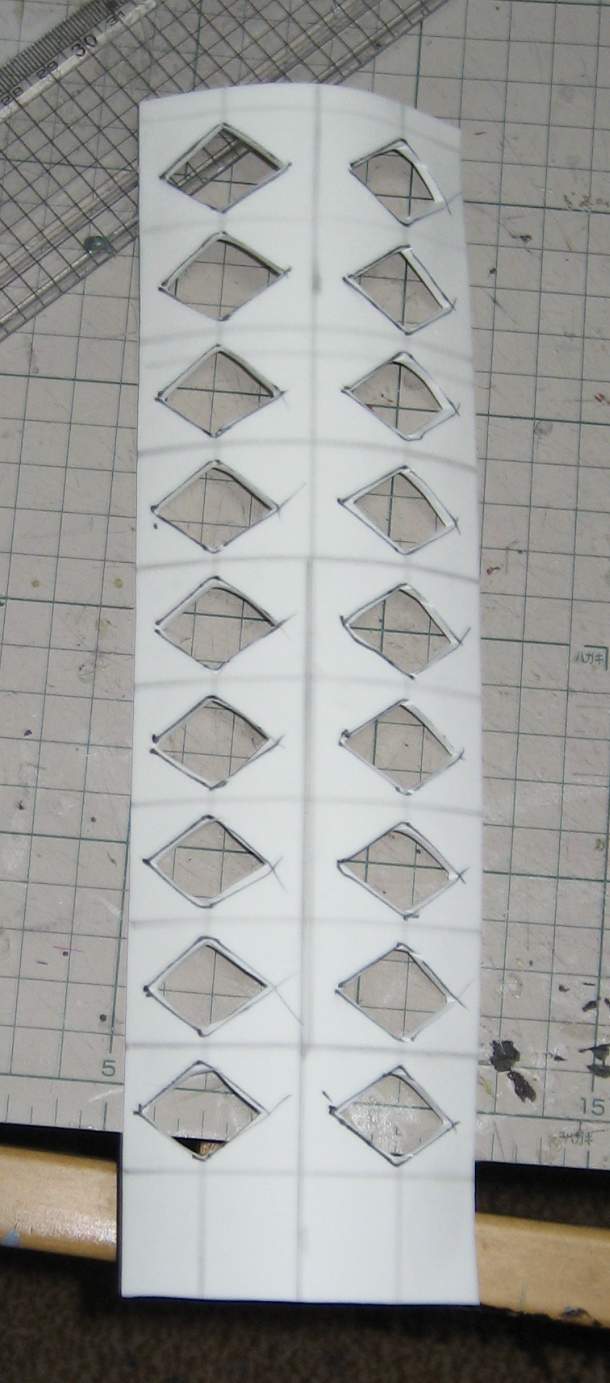

2mmライオンボードを切り出し。


工作用紙の持ち手と、ライオン両方にボンドG17塗る。

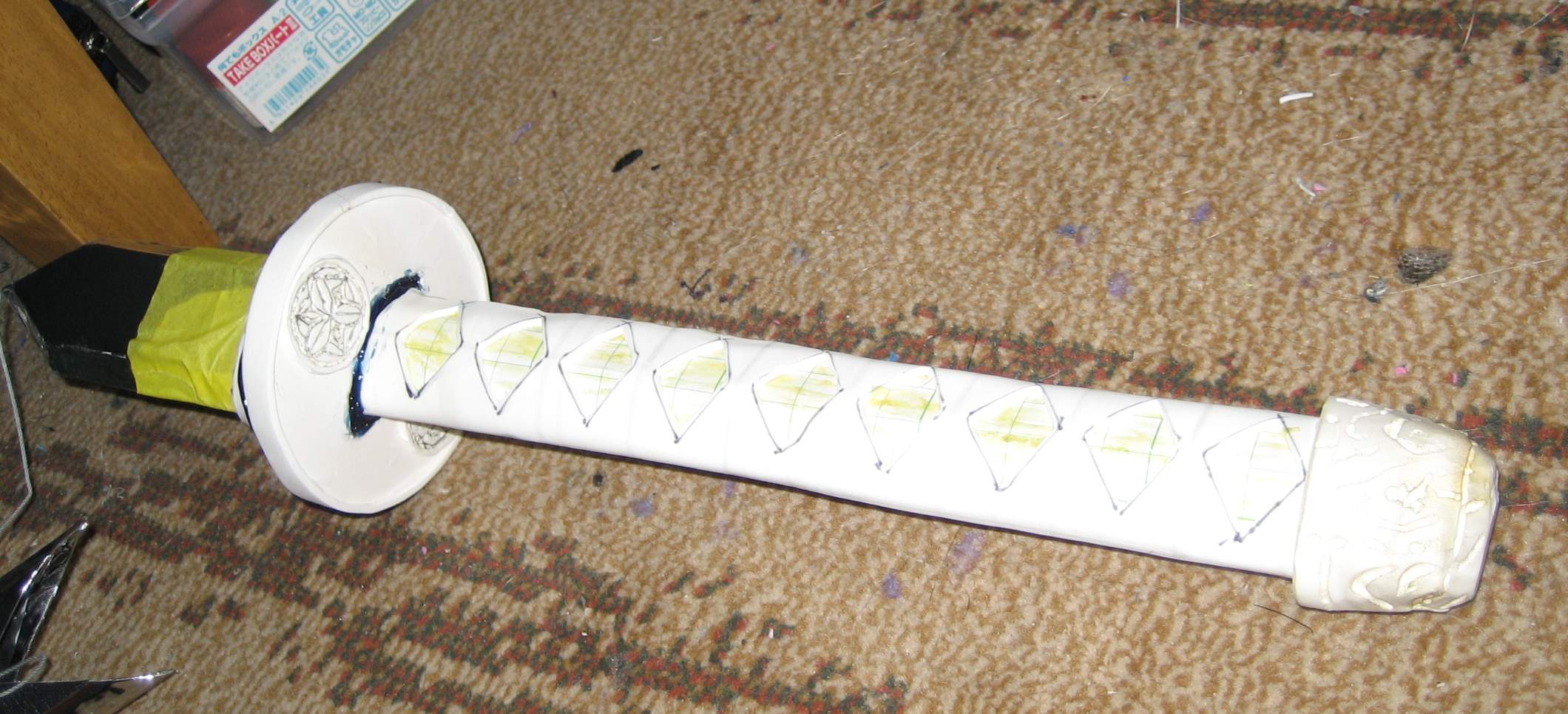

貼り付けた状態。
これから塗装するので、刃部分にはマスキングテープ貼って防護しておいた。



塗装
塗装開始。

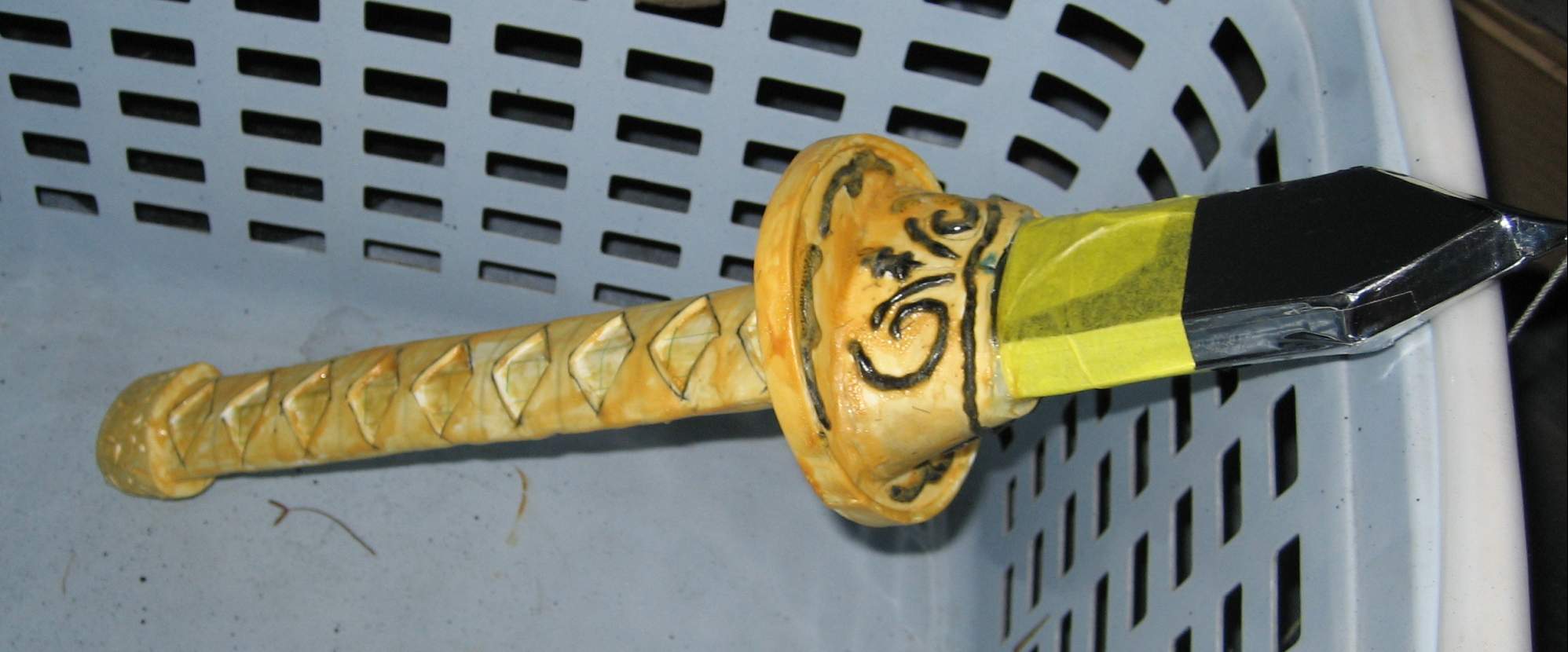

まずは表面処理として、ボンドG17を塗る。


ラッカースプレーで塗装。

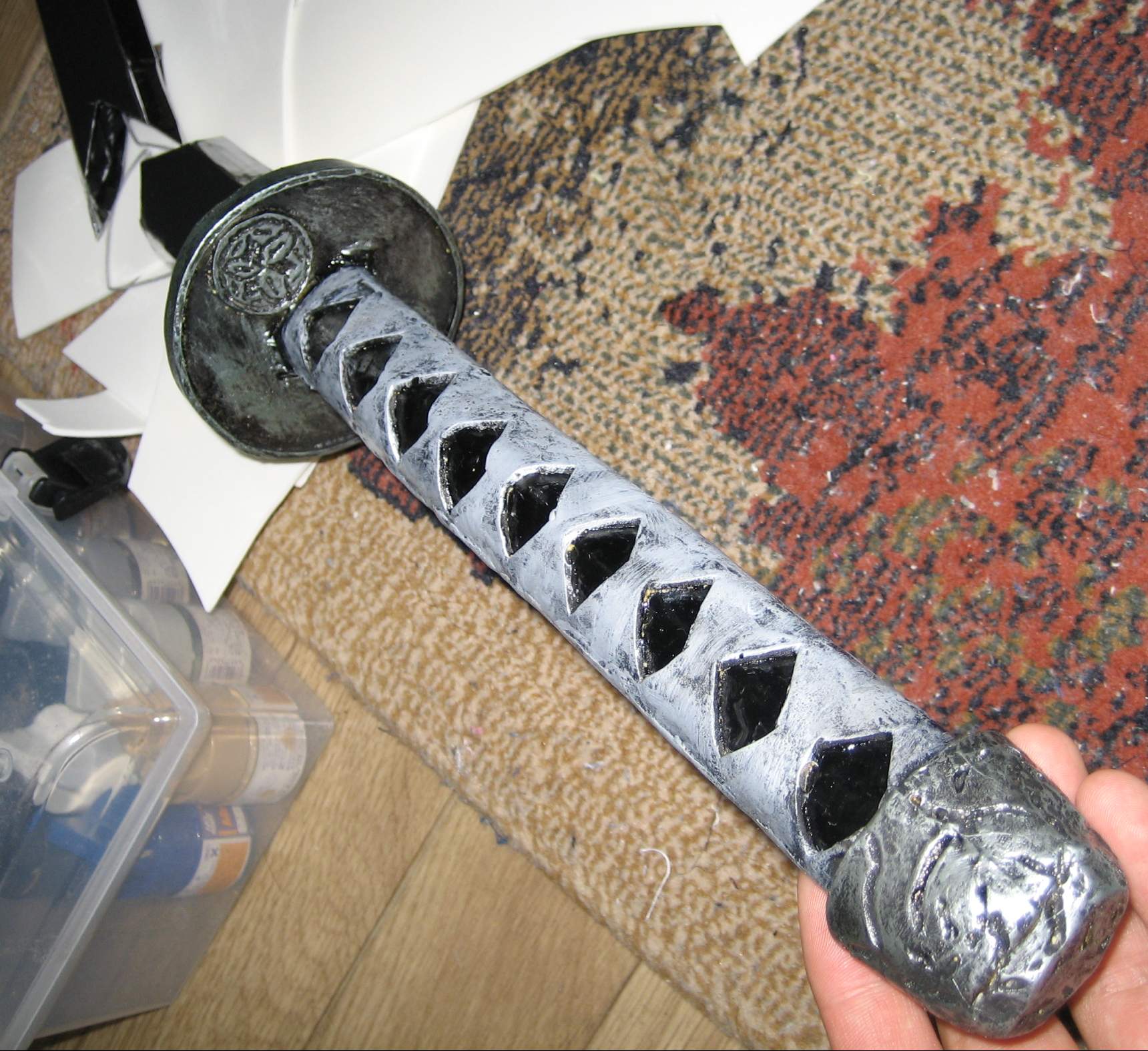

MR.カラーで本塗装。

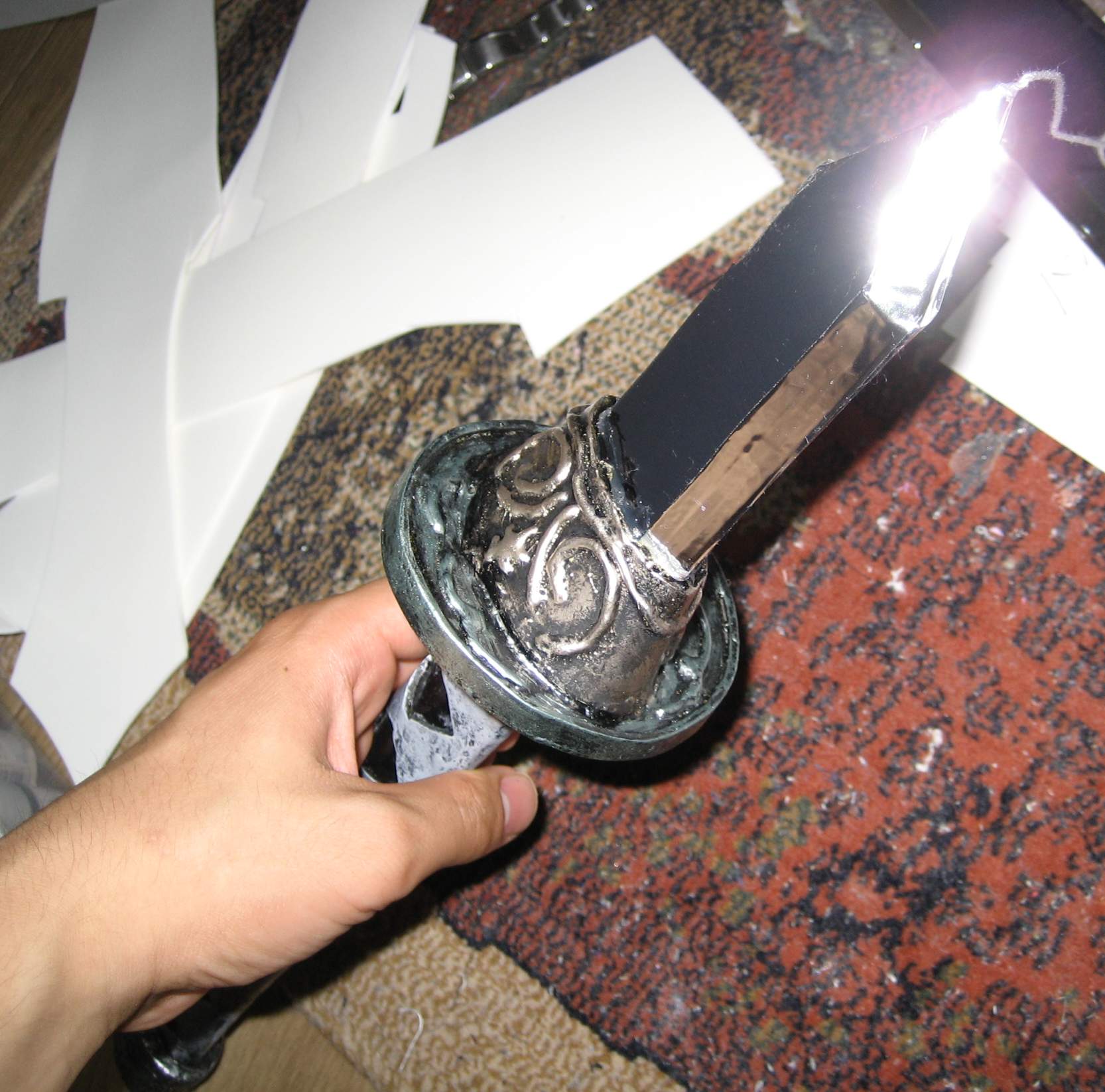

刃の付け根の装飾部分は、
金色+銀色。


完成

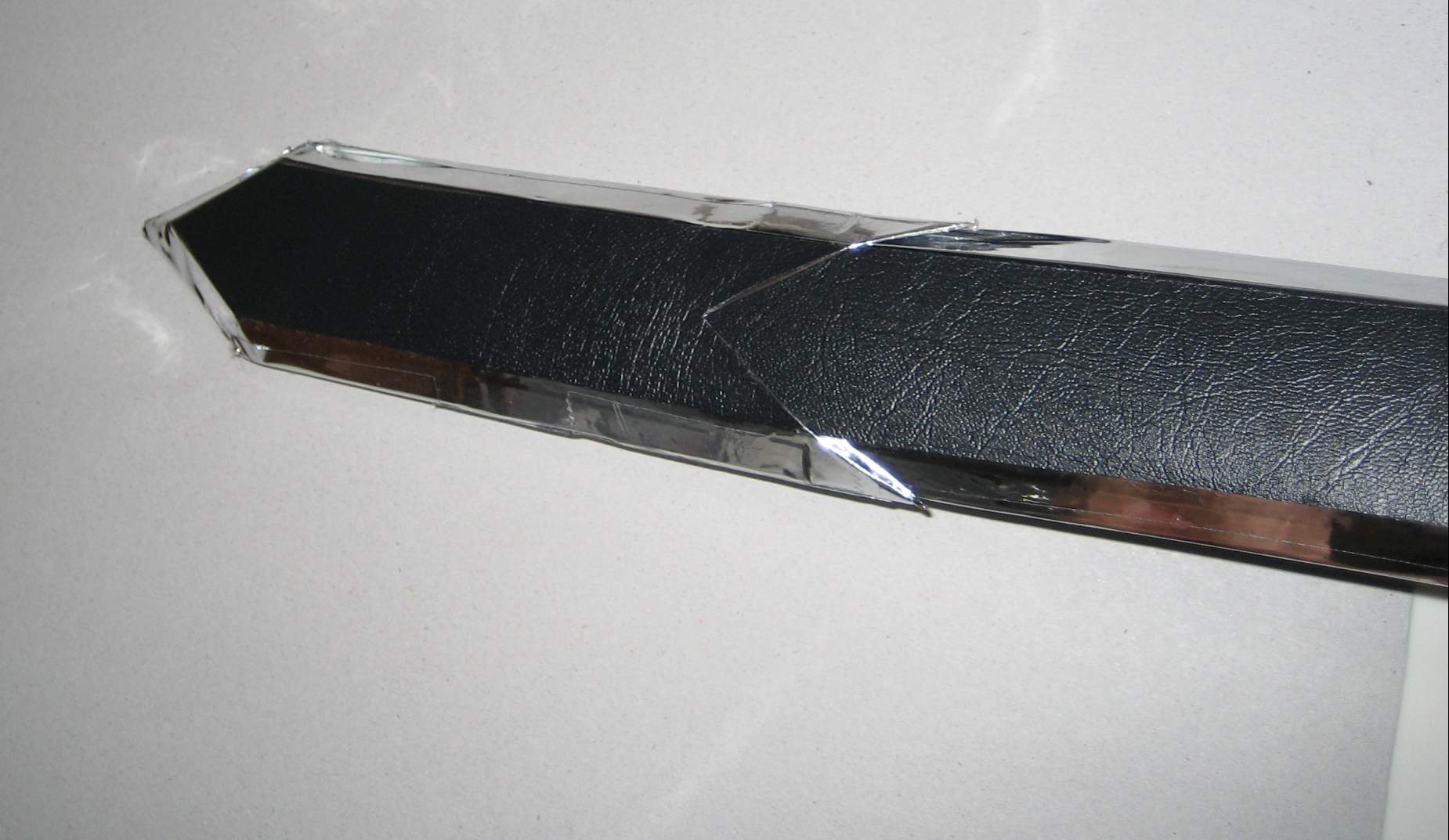

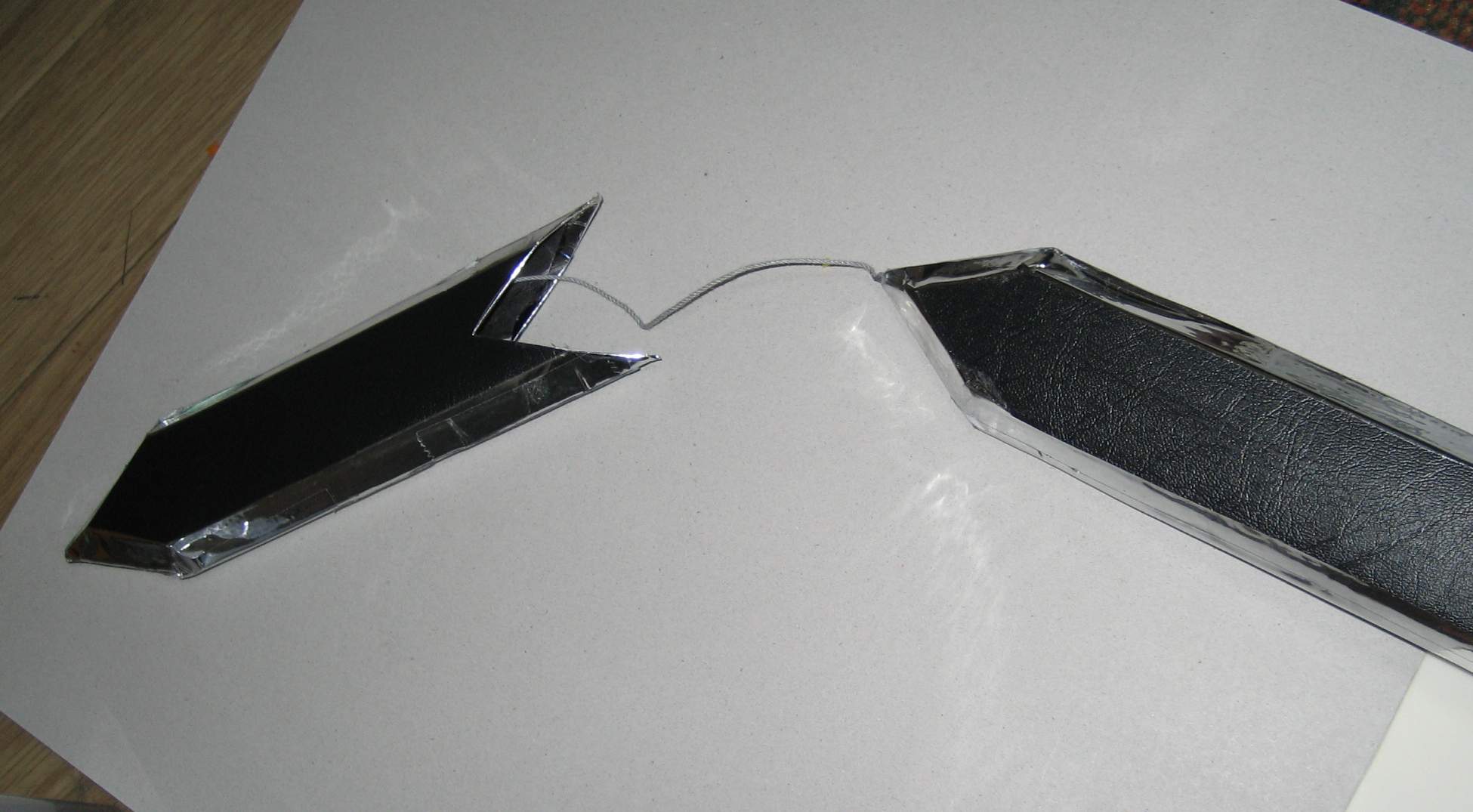

分離状態。これを剣状態にするには


タコ糸を刃の内側におしこんで、間接同士を密着させ


押し込む。

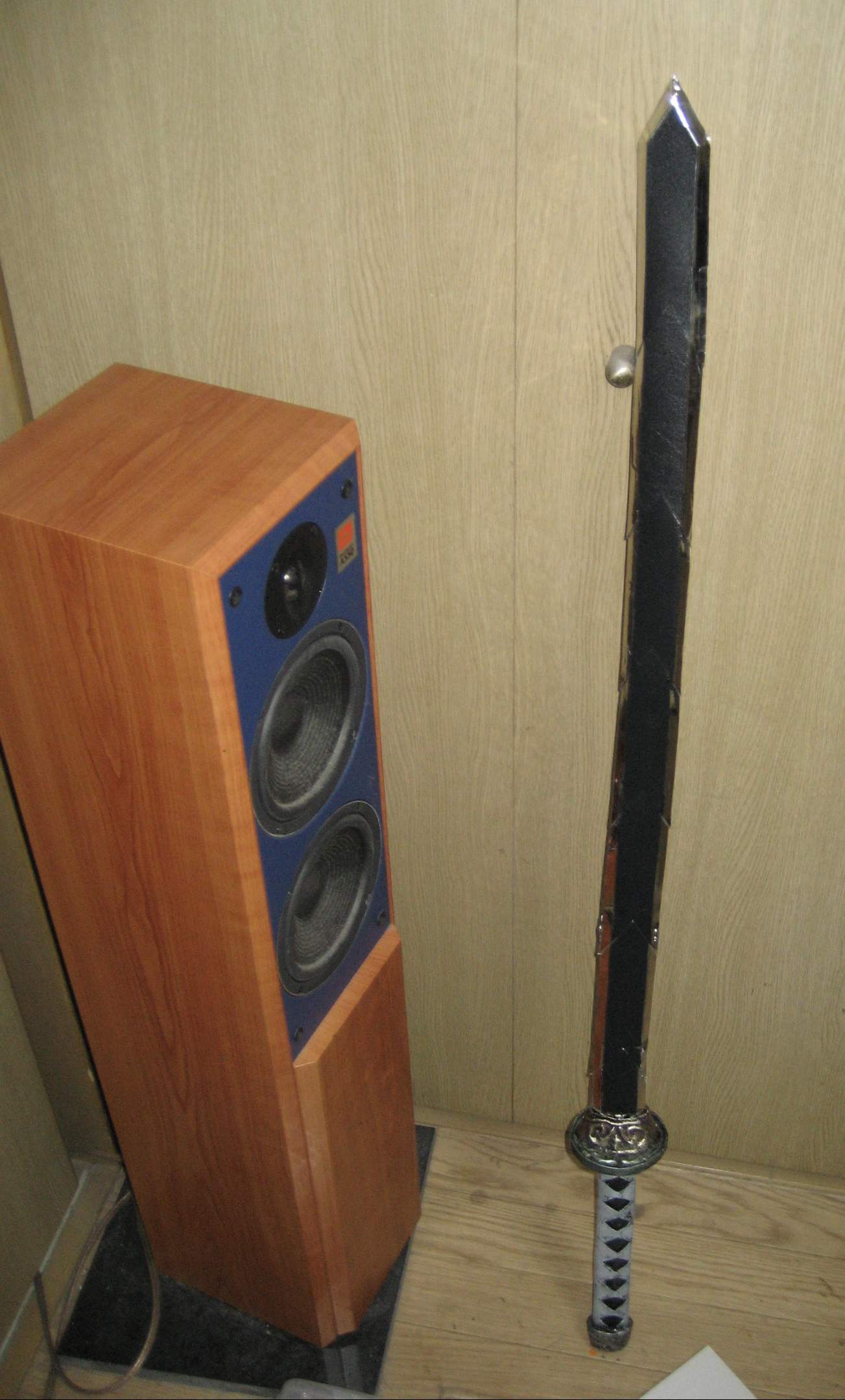

剣状態。1メートル弱ぐらいある。
