How to make Elucidator (with templates)
*How to make sheath section is here


Materials for the sword
[Materials for making templates]
-"Kousakuyousi"(one of hard paper in Japan) 5sheets
-Scotch tape(Sellotape) 1pieces
-Packaging tape(parcel tape) 1piece

[Main materials]
-EVA foam
→1.5mm or 2mm thick 100cm X 10cm
→3mm thick 100cm X 10cm
→5mm thick 100cm X 50cm
-Black Synthetic leather 100cm X 10cm
-Liquid super glue 4pieces
-Hot melt(glue gun) 10pieces
-PVC pipe(diameter 18.0mm) 1piece
-Gardening stick made by glass fiber 1piece

[Painting materials]
1.When a undercoat is Gesso
-Gesso 50ml
-lacquer paint(Bottle lacquer paint, Lacquer Spray etc) or acrylic paint proper quantity*
-Masking tape 1piece

2.When a undercoat is Thinned "Bond G17"(one of liqud glue in Japan)
-"Bond G17"(one of sticky glue in Japan) 50ml
-lacquer thinner 50ml
-Paintbrush 1piece
-Paper cup, bowl etc 1piece
-lacquer paint(Bottle lacquer paint, Lacquer Spray etc) proper quantity*
-Masking tape 1piece

*The paiting area is written in the package, refer it. Details are here.

Materials cost to make the sword
1000Yen (about 100Yen = 1dollar)

Tools
-Writing implement(Pencil,eraser,ballpoint,Magic Marker,ruler)
-Scissors
-Box cutter(Use also a "Pro blade" and a "Blade breaker")
-Cutting mat
-Hot melt(glue gun)
-Lighter
-Soldering iron and soldering iron stand
-Saw or Pipe cutter
-Paint tools, such as a paintbrush
-Tool set required for rivet

Convenient tools when you have
-Art knife PRO
-Gas toach
-Heat gun
-Super glue Accelerator

Work time to make the sword
8hours

Spec
-Sword
Weight 150g
Length 100cm

-Sheath and belt
Weight 150g
Length 80cm

Template data
PDF format(A4 size)1/2 Sword,Sheath PDF format(A4 size)2/2 belt
-How to print is here.
-After printing, it becomes easy to use by sticking it on Drawing paper with spray glue.
-Mentions of "x1","x2" etc are the numbers of sheets.
(If you need both arms or both legs etc, cut the number of double.)
-Mentions of "2mm" , "5mm" etc are thickness of EVA foam.

1/2 Completion drawing


2/2 Completion drawing


Attention in the work
-When you uses a thing including the thinner(Bond, lacquer thinner etc) or spray, make good ventilation.
And wear a gas mask.


-When you toast mterials etc, make good ventilation.
And don't breathe smoke, don't put smoke in your eyes.

-When you dig mterials etc with Soldering iron, make good ventilation.
And don't breathe in smoke, don't put smoke in your eyes.

-Don't use fire near the things which are easy to burn such as paint, thinner etc.

-When you finished using tools, pull an outlet.

-Read labels of materials and tools, and understand how to use.


Tutorial video
When you watch this video before reading this page, you can understand this page better.


Make the template
Make Templates from "Kousakuyousi"(one of hard paper in Japan).
When you want to know how to make Templates of weapons, browse this page.



Building the blade
Cut material into the Templates form.
Cut out 5mm thick EVA foam.


**********************************************************************

EVA foam is a soft material.
You can process it easily.
Another name is EVA board, EVA zote, Craft foam etc.
I usually use one called "Lion board".
"Lion board" is sold only in Japan.

Watch video.

**********************************************************************

-------------------------------------------------------------------------------------------------------
【5mm厚COSボードを楽天で買う】

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 5mm厚 白
価格：583円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 5mm厚 白
価格：1120円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Lサイズ(900mm×1800mm) 5mm厚 白
価格：3249円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 5mm厚 黒
価格：650円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 5mm厚 黒
価格：1344円（税込、送料別) (2019/10/23時点)

【5mm厚COSボードをキャラヌノで買う】

-------------------------------------------------------------------------------------------------------
【5mm厚コスプレボードをAmazonで買う】


【5mm厚コスプレボードを楽天で買う】

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白5mm×660mm×500mm
価格：517円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白5mm×660mm×1000mm
価格：990円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード　白5mm×1000mm×2000mm
価格：3564円（税込、送料別) (2019/10/23時点)

-------------------------------------------------------------------------------------------------------

**********************************************************************

Use a sharp blade. For example, "Pro Blade".
This is so sharp.
←10枚入り ←50枚入りお得パック

When you cut, put EVA foam on Cutting mat.
Don't cut in the air, while holding by hand.
Break a b blade frequentry, if you feel sharpness of using blade became bad.
If you want to do work more speedy, use "Running fire box cutter","Blade breaker".
"Running fire box cutter" can have 6 pieces blade inside.
"Blade breaker" can break easy and speedy.


Use Art knife PRO for small ornaments etc.

**********************************************************************

Mark edges with a pen and the Templates.


I finished marking.


Slant it along the marking with a Box cutter.


I finished cutting.


Mark the center.


I finished marking.


Dig the center with a Box cutter.


I finished digging.


Use Gardening stick made by glass fiber as core.
Cut it.
When you use a saw or a Freeway coping saw, you can cut it easily and neatly.
You can cut also Pliers, nippers, diamond files.



I finished cutting.


Glue with a Liquid super glue.
When you use a Super glue Accelerator, Hardening speed becomes fast.
(Smoke may be generated. Don't breathe in the smoke and don't put in eyes.)


**********************************************************************


Super glue can glue a large surfaces easily.
But it can't glue a small surface such as this photo well


Then you should use a following spray.
I always use this.
Watch video.


Super glue accelerator
This can glue surfaces in several seconds.
When you use 100ml, you can make a armorset or about three weapons.
←100ml ←180ml ←420ml

About super glue
I use general liquid super glue.

**********************************************************************

I finished glueing.


Glue with a Liquid super glue.


I finished glueing.


Cut material into the Templates form.
Cut out 5mm thick EVA foam.
Glue with a Liquid super glue.


I finished glueing.


Cut 1.5mm or 2mm thick EVA foam thin.

-------------------------------------------------------------------------------------------------------
【1.5mm厚COSボードを楽天で買う】

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 1.5mm厚 白
価格：359円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 1.5mm厚 白
価格：672円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Lサイズ(900mm×1800mm) 1.5mm厚 白
価格：1681円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 1.5mm厚 黒
価格：672円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード（シールタイプ）Mサイズ(600mm×900mm) 1.5mm厚 白
価格：1120円（税込、送料別) (2019/10/23時点)

【1.5mm厚COSボードをキャラヌノで買う】

-------------------------------------------------------------------------------------------------------
【1.5mm厚コスプレボードをAmazonで買う】


【1.5mm厚コスプレボードを楽天で買う】

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード　白1.5mm×660mm×1000mm
価格：605円（税込、送料別) (2019/10/23時点)

-------------------------------------------------------------------------------------------------------

Glue with a Liquid super glue.


Remove the corner by toasting with a Lighter.(Don't breathe in the smoke, be careful about fire)


↑ギャクヨガ愛用ライター、使いやすい！ ガスがなくなったらボンベで充填しましょう

Cut material into the Templates form.
Cut out 5mm thick EVA foam.


Shave it into a mountain form with a Box cutter.


Bend with a Lighter while pushing the shaving side.


The surface becomes round.


Cut material into the Templates form.
Cut out 1.5mm or 2mm thick EVA foam.
Glue with a Liquid super glue.


I finished glueing.


Glue with a Liquid super glue.


Building the hilt
Cut material into the Templates form.
Cut out 5mm thick EVA foam.


Shave the corner with a Box cutter.
Remove the corner by toasting with a Lighter.(Don't breathe in the smoke, be careful about fire)


Cut material into the Templates form.
Cut out 3mm thick EVA foam.

-------------------------------------------------------------------------------------------------------
【3mm厚COSボードを楽天で買う】

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Sサイズ(450mm×600mm) 3mm厚 白
価格：471円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 3mm厚 白
価格：807円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Lサイズ(900mm×1800mm) 3mm厚 白
価格：2577円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード Mサイズ(600mm×900mm) 3mm厚 黒
価格：986円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

COSボード（シールタイプ） Mサイズ(600mm×900mm) 3mm厚 白
価格：1400円（税込、送料別) (2019/10/23時点)

【3mm厚COSボードをキャラヌノで買う】

-------------------------------------------------------------------------------------------------------
【3mm厚コスプレボードをAmazonで買う】


【3mm厚コスプレボードを楽天で買う】

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード 白3mm×660mm×500mm
価格：418円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード　白3mm×660mm×1000mm
価格：693円（税込、送料別) (2019/10/23時点)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コスプレボード　白3mm×1000mm×2000mm
価格：2464円（税込、送料別) (2019/10/23時点)

-------------------------------------------------------------------------------------------------------

Glue with a Liquid super glue.


I finished glueing.


Make a core.
Use a PVC pipe(diameter 18.0mm).
Cut a PVC pipe.
PVC pipe can be cut with a saw.
But a Pipe cutter is more better.
It can cut quickly and neatly.



This is a video of cutting method of PVC pipe, bending method, jointing method.


I finished cutting.


Glue with a Liquid super glue.


Remove the corner by toasting with a Lighter.(Don't breathe in the smoke, be careful about fire)


Glue with a Liquid super glue.


I finished glueing.


Present state.


Painting
Begin painting.
At first, paint a undercoat on EVA foam.
The effects are as follows.

-Color becomes well.
-It becomes hard to come off.
-Gloss comes out well.
-You can save quantity of the paint.

There are two methods.
-------------------------------------------------------------------------------------------
1.Gesso
This is easy.

【Merit】
-It's usable just to paint with a paint brush.
-Gesso don't contain thinner, then you can use it in the room.
-You can use also Acrylic paint.
-There are several colors one, white black etc.

【Demerit】
-It's easy to come off than Thinned "Bond G17"(one of liqud glue in Japan).
 Then, use this for weapons and armors without moving parts.
-The gross is smaller than Thinned "Bond G17"(one of liqud glue in Japan).

【Commodities　page】
Gesso or Black Gesso
or

【Paint】
Lacquer Spray or Bottle lacquer paint or acrylic paint
or
-------------------------------------------------------------------------------------------
2."Bond G17"(one of liqud glue in Japan)
This is difficult, however it's almighty.

【Merit】
-It'st hard to peel off.
-It can use for PVC pipe or plastic sheets.

【Demerit】
-"Bond G17" is japanese commodity.
 Then you can't get it easily.
 Please use others. For example, you can substitute wood glue for it.
-You must thin it with lacquer thinner.
-It needs thinner, then you must work outdoors.
-It burns easily.
Don't use fire until drying, because "Bond G17" burns easily. Don' use a Lighter etc until drying.
The parts will be charred in seconds.

【Tutorial video】


【Commodities　page】
"Bond G17"(one of sticky glue in Japan) thined with lacquer thinner
-for big things -for small things
-------------------------------------------------------------------------------------------
-About paint
I use following paint.


You can use acrylic paint, when you use Gesso.

-------------------------------------------------------------------------------------------

I use "Zoukei be-su" as undercoat this time.
However it's sold only in Japan.
Use Gesso or Thinned "Bond G17"(one of liqud glue in Japan) in substitution for "Zoukei be-su".


Paint "Zoukei be-su" twice with a brush.
Dry it about 2 ~ 6 hours.


Dry it about 2 ~ 6 hours.

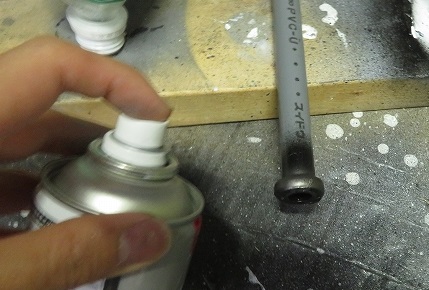

Paint black with Lacquer Spray.

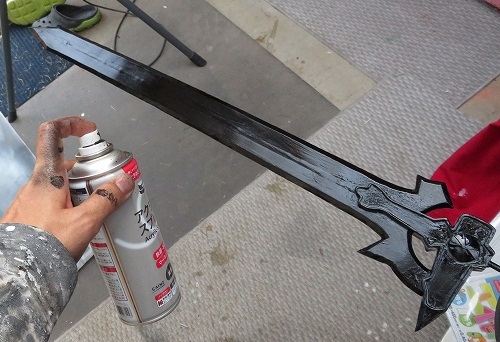

Paint black with Lacquer Spray.


Stick Masking tape on the point you don't want to paint.



Paint silver with Lacquer Spray.


Paint silver with Lacquer Spray.


Paint gloss spray to make a gloss.



After painting
Glue with a Hot melt(glue gun).


↑ギャクヨガが愛用しているグルーガンです、口が広くてとても使いやすい！

I finished glueing.


Cut out Synthetic leather.





Glue with a Hot melt(glue gun).


Please
I'm making Yotube videos.
Please watch them and please subscribe my YouTube channel.
These are new videos.


















Visitor's works
Raymさん
ギャクヨガさん
の動画を参考に、一部自分好みに作ってみました!!
持ち合わせの服でそれっぽくなってしまう恐ろしさ…!!
鞘も作ろうかな…


Return to Top page
